Incluir imagen de fondo al tapiz

A partir de la versión 1.2.1, con Grafos  se tiene la posibilidad de incluir una imagen de fondo ajustada al tapiz del grafo (de gran utilidad para representar grafos sobre mapas). Siga leyendo para comprender más sobre las posibilidades y uso de esta función.

Esta función es de gran utilidad para la aplicación de la teoría de grafos para la resolución y optimización de los Problemas de Rutas o Recorridos. También es interesante para la representación de flujos, redes, y clusters sobre mapas. En cualquier caso, también puede usar esta función con fines estéticos para sustituir el color de fondo de tapiz por su imagen preferida o un logotipo.



Ejemplo: Una vez que haya construido el grafo, o bien mientras lo construye, pulse la opción de menú Formato/Opciones, aparecerá la ventana de propiedades del grafo. En la pestaña Tapiz, habilite la opción 'imagen tapiz' y después pulse el botón Imagen... para buscar y seleccionar la imagen deseada al fondo. Grafos es posible de leer los formatos: (.gif, .bmp, .png, .wmf, .emf, .tif, .jpg). Después de Aplicar los cambios, la imagen será cargada en el tapiz y ajustada a las dimensiones y escala del tapiz. Si cambia el Zoom o las dimensiones del tapiz, la imagen será nuevamente redimensionada.

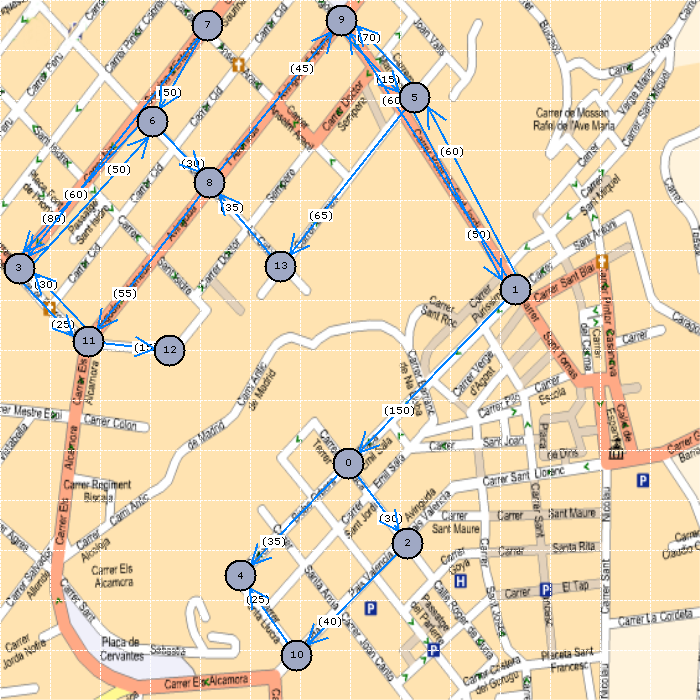

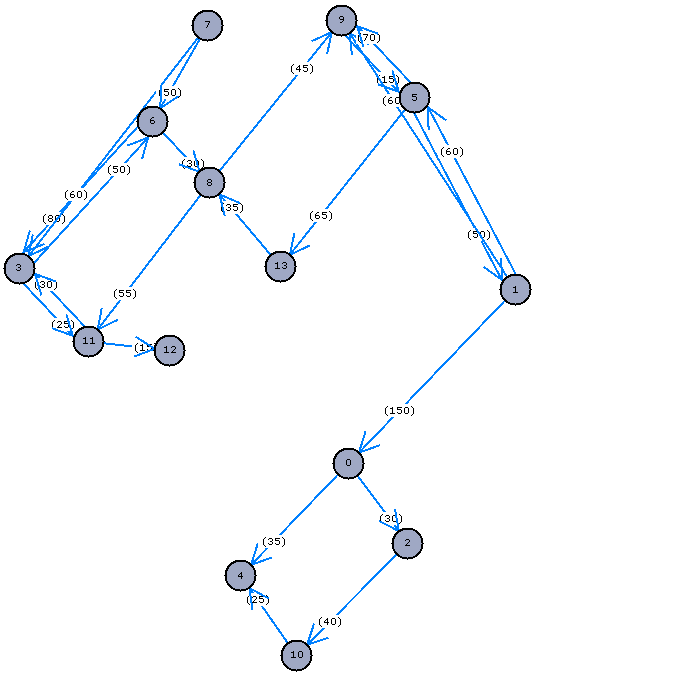

A continuación se puede observar dos imágenes exportadas desde Grafos. En el ejemplo anterior, se trata del grafo de recorridos representado (sin el mapa y con el mapa al fondo).
