Unidad 3. Estructura de los materiales. Imperfecciones
2- Fundamentos de la Metalografia y Materialografia
Anterior                                                          Siguiente

2.4 ANÁLISIS DE LA MICROESTRUCTURA

Se analizan las diversas variables que componen la microestructura de un material observada al microscopio al término de la preparación metalográfica. Principalmente podemos observar en una microestructura lo siguiente:

. Precipitados.
. Monocristales o granos. En estos  podemos determinar su forma y dimensión , las fases presentes y su orientación cristalina.
En las figuras siguientes, 3.6 a 3.16, se muestra el aspecto observado en diferentes materiales empleando diferentes ataques químicos, así como la observación mediante diversas técnicas de iluminación.

Figura 3.6  Latón 65/35, colado en coquilla.
Estado de pulido

Figura 3.7. Microestructura del latón 65/35, colado en coquilla.
Ataque con dicromato, campo claro, X100.

Figura 3.8  Microestructura  anterior del latón 65/35,
técnica de interfe-rometria de Nomarski, X100.

Figura 3.9 Estructura de solidificación dendrítica observada
mediante microscopía electrónica de barrido, MEB, X250.

Figura 3.10. Detalle MEB de la estructura anterior, X1000.


Figura 3.11. Bronce al aluminio 90/10, laminado.
Estado de pulido, campo claro, X100.

Figura 3.12. Microestructura del bronce 10 Al, campo claro.
Ataque con dicromato, X100.

Figura 3.13. Detalle X400 de la microestructura anterior.

Figura 3.14. Micrografía anterior observada
mediante técnica de Nomarski, X400.

Figura 3.15  Micrografía MEB del bronce al aluminio, X750.
Fase a grano liso, fase b granos aciculares.

Figura 3.16.  Detalle de los granos aciculares, 90 Cu-10Al, X1500.


2.4.1 Precipitado

Las fotografías anteriores obtenidas en el microscopio óptico, de las probetas ensayadas, se muestran formas dispersas en el continuo, el cual parece constituir el material metálico. En el latón, figuras 3.6, 3.7 y 3.8, los precipitados son de morfología fundamentalmente esférica y con una dimensión que oscila entre 4 y 25 micras.

En el bronce al aluminio, figuras 3.11, 3.12 y 3.13, además de los precipitados esféricos como los observados en el latón, encontramos precipitados de morfología lineal tendiendo a una definida dirección. La dimensión de los precipitados lineales oscila desde 5 a 40 micras.

Los precipitados son formas puntuales esféricas, alargadas, o de otra morfología, que se encuentran inmersas en el continuo de la probeta pulida, antes del ataque químico.

La naturaleza de estos precipitados es del tipo de compuestos químicos inorgánicos que muestran discontinuidades en los enlaces con el material de naturaleza metálica. Esto parece desprenderse tanto de los hechos de que sean observables sobre la probeta antes de atacar y que no son observables prácticamente en las probetas después del ataque, como es fácil comprobar en las micrografías de las figuras 3.6 y 3.7, y las figuras 3.10 y 3.12.

2.4.2 Monocristales o granos

La observación de la micrografía, del bronce al aluminio, a 400 aumentos en campo claro demuestra que lo que podría inferirse como una continuidad por observación visual, es un ensamblado de figuras poligonales distribuidas en dos zonas fuertemente diferenciadas por su color.

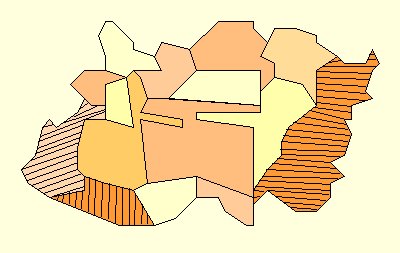

En el croquis de la figura 3.17, se muestra un esquema


Figura 3.17. Esquema de la estructura del bronce 90 Cu-10 Al.
En las figuras 3.14 y 3.15 se observa un conjunto de zonas continuas de forma poligonal que cubre la totalidad de la superficie. Sus unidades se denominan granos y definen la estructura cristalina.
Cada polígono cerrado se conoce como grano y corresponde a una estructura cristalina de una sola orientación, monocristal.
