Tema 6

Comunicaciones inalámbricas en sistemas embebidos

Sistemas embebidos

Contenidos

Introducción.
Conceptos básicos.
Modelo de referencia.
Comunicación inalámbrica por infrarrojos.
Comunicación inalámbrica por radiofrecuencia.

Introducción

Comunicación inalámbrica:
- El emisor/receptor no se encuentran unidos por un cable.
- Generalmente utiliza una modulación de ondas electrómagnéticas.
- Problemas de seguridad (safety/security) → (interferencias/confidencialidad).

Introducción

Medios físicos de transmisión:
- Guiados (cableados).
  - Mejor protección ante perturbaciones externas.
  - Menor atenuación.
  - Poca flexibilidad.
    → Cable cobre y fibra óptica.
- No guiados (inalámbricos):
  - Poca protección ante perturbaciones externas.
  - Mayor atenuación.
  - Flexibilidad total.
    → Aire y vacío (ondas de radio → normativa).

Conceptos básicos

Nodo:
- Punto de conexión que implementa la capa física.
Protocolo:
- Esquema sistemático empleado para transferir datos usando formas de onda y otros (mensajes, direcciones, etc).
Half-duplex:
- Comunicación bidireccional secuenciada (una dirección cada vez).
Full-duplex:
- Comunicación bidireccional simultánea (dos direcciones simultáneas).

Conceptos básicos

Gestión de colisiones:
- Dos o más nodos intentan acceder al medio de transmisión simultáneamente.
Detección de errores:
- Capacidad de detectar errores en los datos recibidos.
Corrección de errores:
- Capacidad de corregir errores en los datos recibidos.
Velocidad de transmisión:
- Tasa de datos de salida del transmisor (bits/s, bauds/s).
Topología de red:
- Forma en que está diseñada la red (bus, anillo, estrella).

Conceptos básicos

Codificación:
- Traducción de valores de origen en códigos destino para facilitar su transmisión en un medio físico.

Conceptos básicos

Modulación:
- Proceso de variar una característica de una onda portadora de acuerdo con una señal que transporta información.

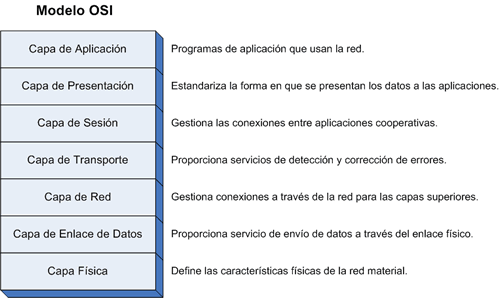

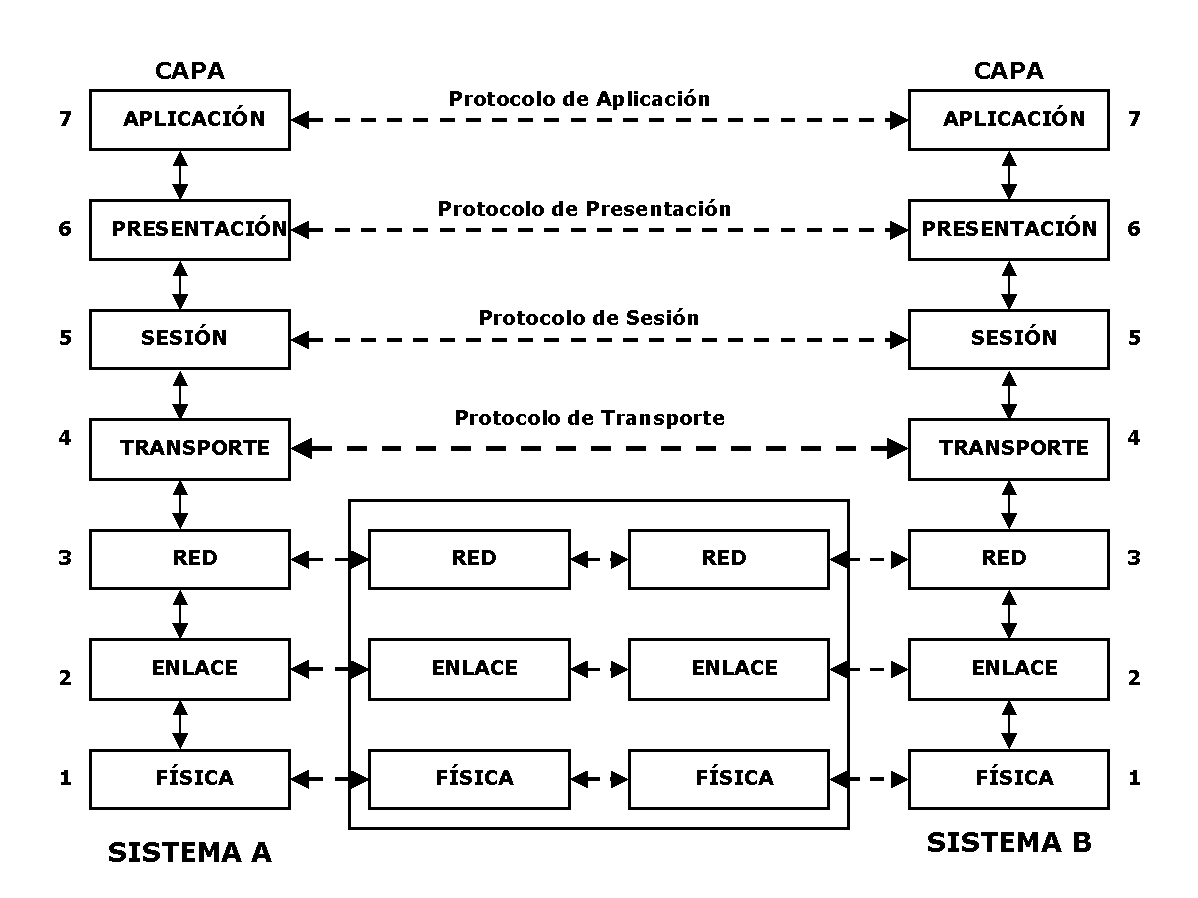

Modelo de referencia

Modelo de referencia

Modelo de referencia

Comunicación inalámbrica por infrarrojos

IrDA

IrDA (Infrared Data Association)
Impulsado por asociación fabricantes.
Comunicación serie half-duplex.
Distancia soportada de 1 m (típica) y 10 m (con dos leds emisores).
Velocidad de transmisión de:
- 115,2 Kbits/s (IrDA 1.0).
- 4 Mbits/s (IrDA 1.1).
Popular a finales de la década de los 90.
Desplazado en la actualizada por comunicaciones inalámbricas por radiofrecuencia como Bluetooth.

IrDA

Transceptor IrDA

IrDA

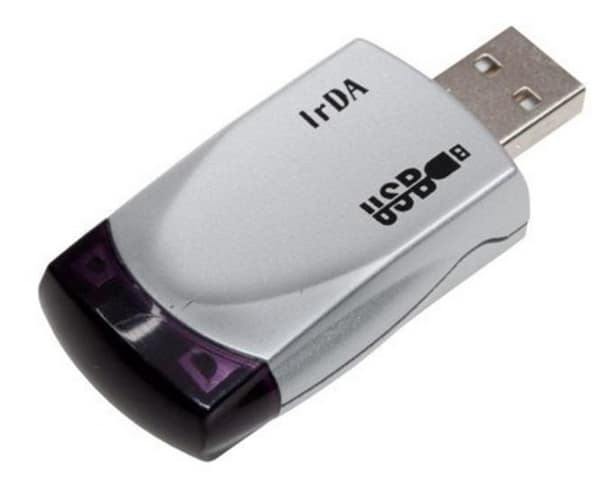

Adaptador IrDA

IrDA

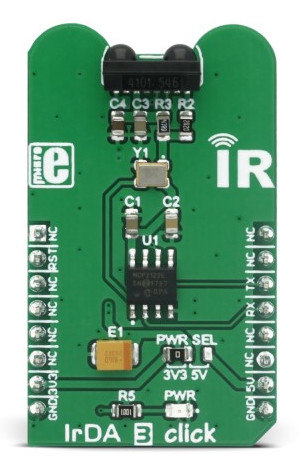

Módulo IrDA

IrDA

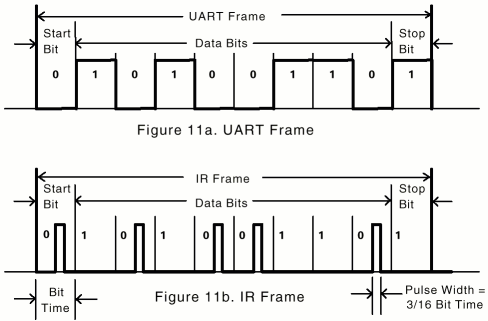

Codificación de datos

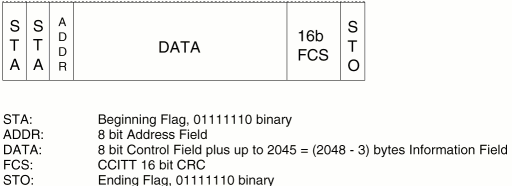

IrDA

Formato de trama

IrDA

Capas del protocolo

IrDA

Capas del protocolo:
- SIR/FIR: Serial/Fast Infrarred.
- IrLAP: IrDA Link Access Protocol.
- IrLMP: IrDA Link Management Protocol.
- TinyTP: Tiny Transport Protocol.
- IrCOMM: Serial and Parallel port emulation.
- IrOBEX: IrDA Object Exchange.

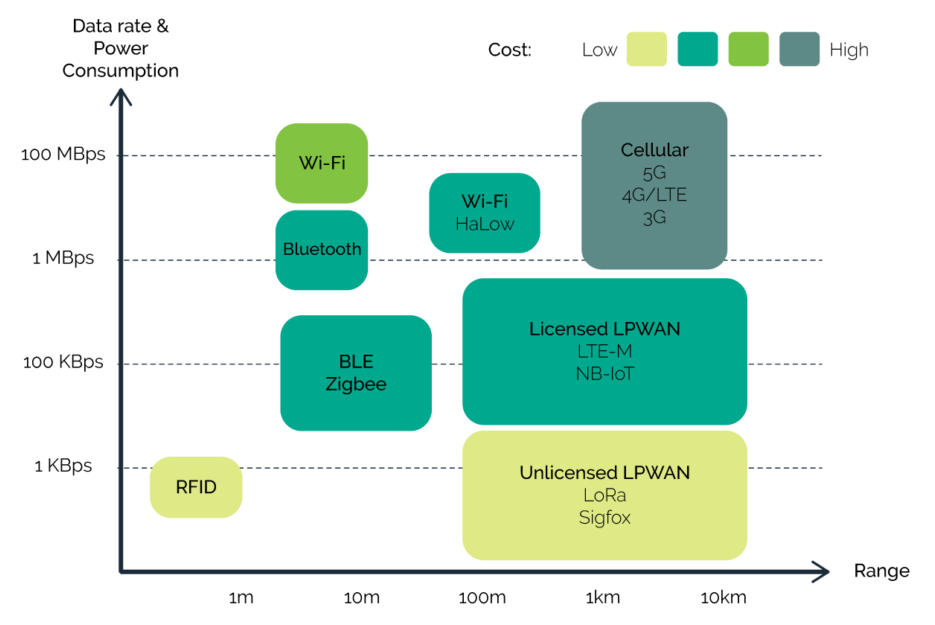

Comunicación inalámbrica por radiofrecuencia

Comunicación inalámbrica por radiofrecuencia

Banda ISM

ISM (Industrial, Scientific and Medical).
No necesita licencia (dentro de unos límites de potencia).
Puede utilizar protocolos propietarios.
Bandas de trabajo (Europa):
- 433 MHz
- 868 MHz
- 2,4 GHz

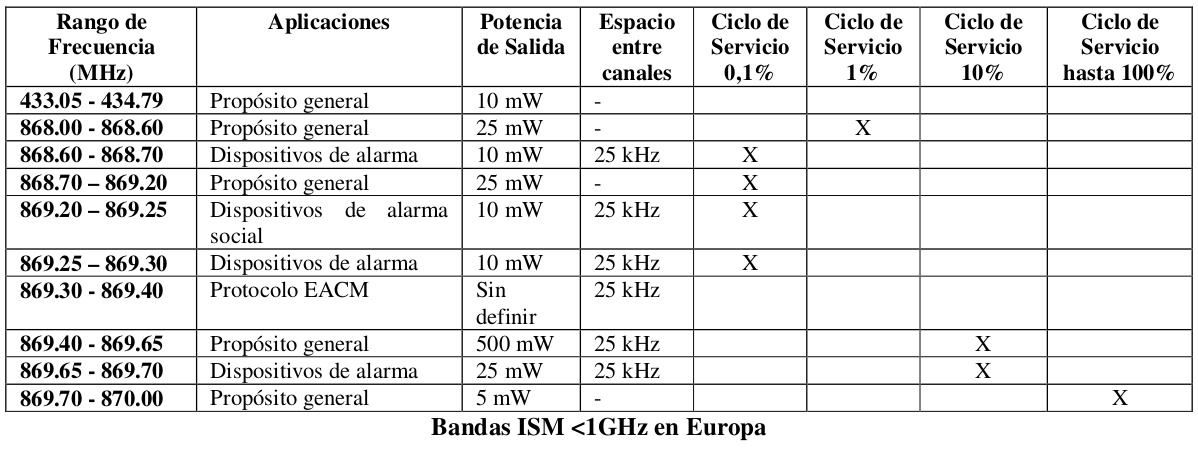

Banda ISM

Banda ISM

Límites de potencia

ZigBee

Desarrollado por consorcio de empresas → ZigBee Alliance.
Estándar de comunicación inalámbrico bidireccional.
Aplicación en:
- Automatización de edificios → domótica.
- Automatización industrial → redes de sensores.
- Sensores médicos.
Estándar IEEE 802.15.4 → MAC/PHY.

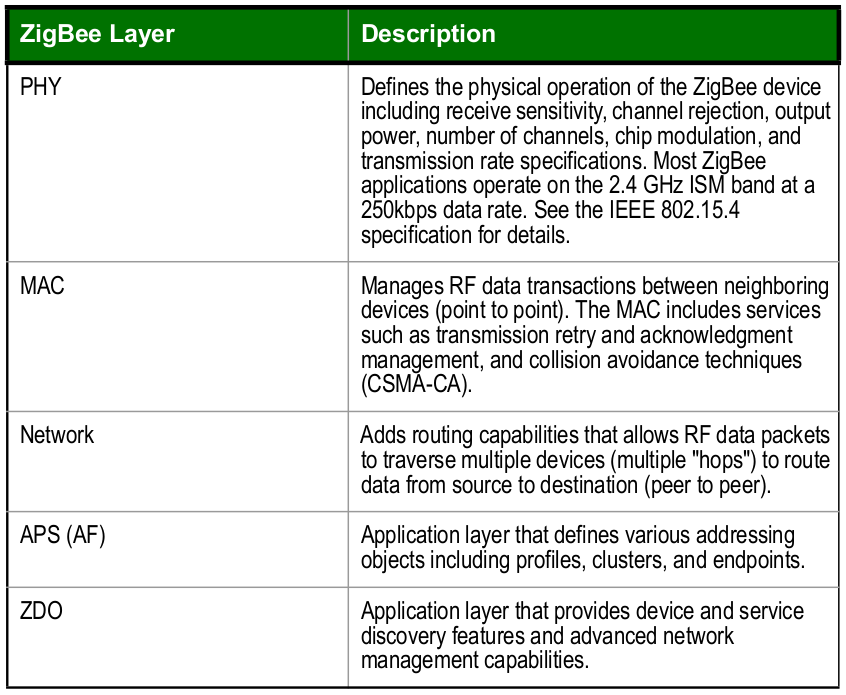

ZigBee

Capas (modelo OSI)

ZigBee

Capas (modelo OSI)

ZigBee

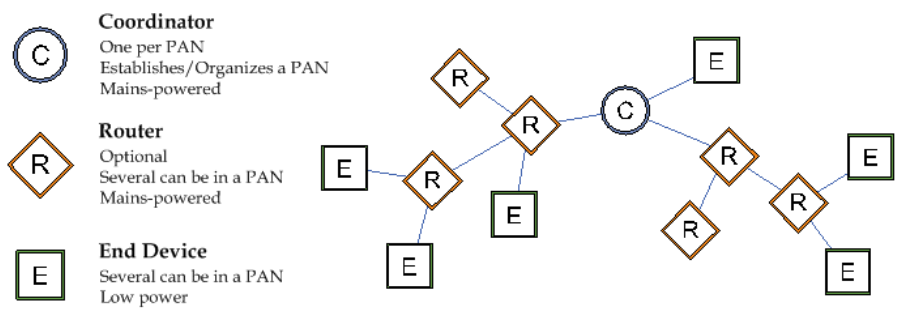

Define tres tipos de dispositivos:
- Coordinator (coordinador).
- Router.
- End Device (dispositivo final).

ZigBee

Define tres tipos de dispositivos:

ZigBee

Coordinator (coordinador):
- Selecciona un canal, un identificador e inicia una PAN (Personal Area Network).
- Permite a routers y a dispositivos finales unirse a la PAN.
- No puede dormir (conectado a la red eléctrica).
- Rutado de paquetes.
- Almacena paquetes de dispositivos finales para permitirles dormir.

ZigBee

Router:
- Debe unirse a una PAN antes de transmitir, recibir o rutar paquetes.
- Permite a routers y a dispositivos finales unirse a la PAN.
- No puede dormir (conectado a la red eléctrica).
- Rutado de paquetes.
- Almacena paquetes de dispositivos finales para permitirles dormir.

ZigBee

End Device (dispositivo final):
- Debe unirse a una PAN antes de transmitir o recibir paquetes.
- No permite a routers ni a dispositivos finales unirse a la PAN.
- Siempre debe transmitir y recibir paquetes a través de su padre (un coordinador o un router).
- Puede dormir (para ahorrar batería).
- No puede rutar paquetes.

ZigBee

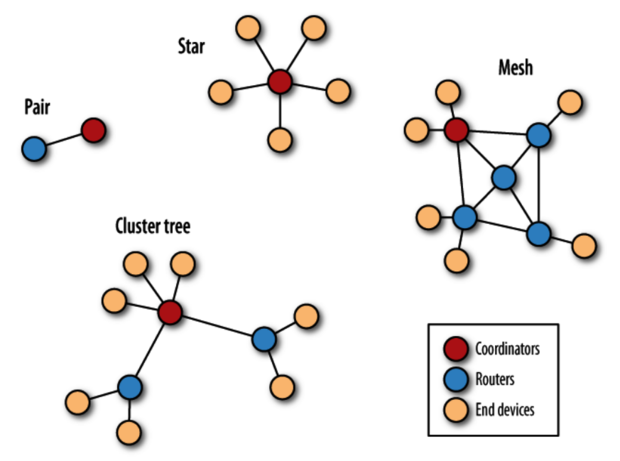

Topologías de red

ZigBee

Selección de canal:
- El estándar IEEE 802.15.4 define 16 canales en la banda de 2,4 GHz.
- El coordinador debe seleccionar un buen canal y un PAN ID único:
  - Realiza escaneo de canales para descubrir actividad RF.
    → Energy scan
  - Realiza escaneo de canales para descubrir PAN cercanas.
    → PAN scan

ZigBee

Selección de canal:

ZigBee

Selección del PAN ID:
- Cada PAN utiliza un identificador único.
- Los dispositivos pueden estar preconfigurados para unirse a un PAN ID determinado o pueden descubrir y conectarse a PAN cercanas.
- Originalmente el PAN ID era de 16 bits:
  - Utilizado en el campo de dirección de la capa MAC.
  - Posibilidad de conflictos entre redes cercanas.
- Extended PAN ID de 64 bits:
  - Resolución de conflictos con PAN ID de 16 bits.

ZigBee

Direccionamiento de dispositivos:
- Cada dispositivo tiene una dirección única de 64 bits asignada durante su fabricación.
- Cada dispositivo recibe una dirección de 16 bits cuando se une a una red → network address.
  - El coordinador siempre tiene la dirección 0x0000.
  - El resto de dispositivo recibe una dirección aleatoria.
- En las transmisiones se utiliza la dirección de 16 bits para el origen y el destino.

ZigBee

APS (Application Support Sub-layer):
- Capa de aplicación.
- Orientada a objetos.
- Añade soporte para los siguientes objetos:
  - Profile.
  - Cluster.
  - Endpoint.

ZigBee

APS → Profile:
- Descripción de dispositivos incluyendo su funcionalidad requerida.
- Perfiles públicos → ZigBee Alliance.
- Perfiles privados → Fabricante.
- Ejempos:
  - Home Automation.
  - Smart Energy.
  - Commercial Building Automation.
- Cada perfil tiene asociado una identificador de 16 bits (Profile ID).
  - El Profile ID 0x0000 está reservado al ZigBee Device Profile (ZDP) y debe estar implementado en todos los dispositivos.

ZigBee

APS → Cluster:
- Tipo de mensaje de aplicación dentro de un perfil.
- Definen funciones únicas, servicios o acciones.
- Ejemplos:
  Home Automation:
  - On/Off.
  - Level Control.
  - Color control.
- Cada cluster tiene asociado una identificador de 16 bits (Cluster ID).

ZigBee

APS → Endpoint:
- Cada endpoint equivale a una aplicación distinta (funcionalmente equivale a un puerto TCP/IP).
- Un dispositivo puede soportar uno o más endpoints.
- Cada endpoint se asocia a un determinado perfil.
- Ejemplos:
  - Un dispositivo puede implementar un endpoint del perfil Smart Energy y segundo endpoint con un perfil privado.
- Cada endpoint se identifica con un byte (rango válido de 1 a 240).

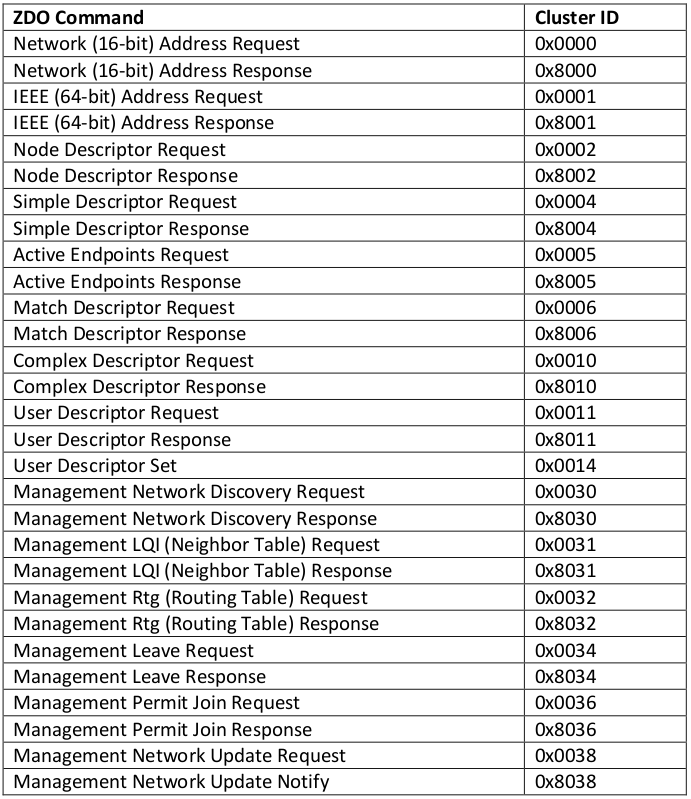

  - El endpoint 0 está asociado al ZigBee Device Profile (ZDP) y se denomina ZigBee Device Objects (ZDO) endpoint.

ZigBee

Módulo XBee ZigBee de DIGI

ZigBee

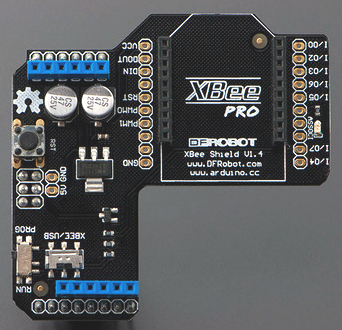

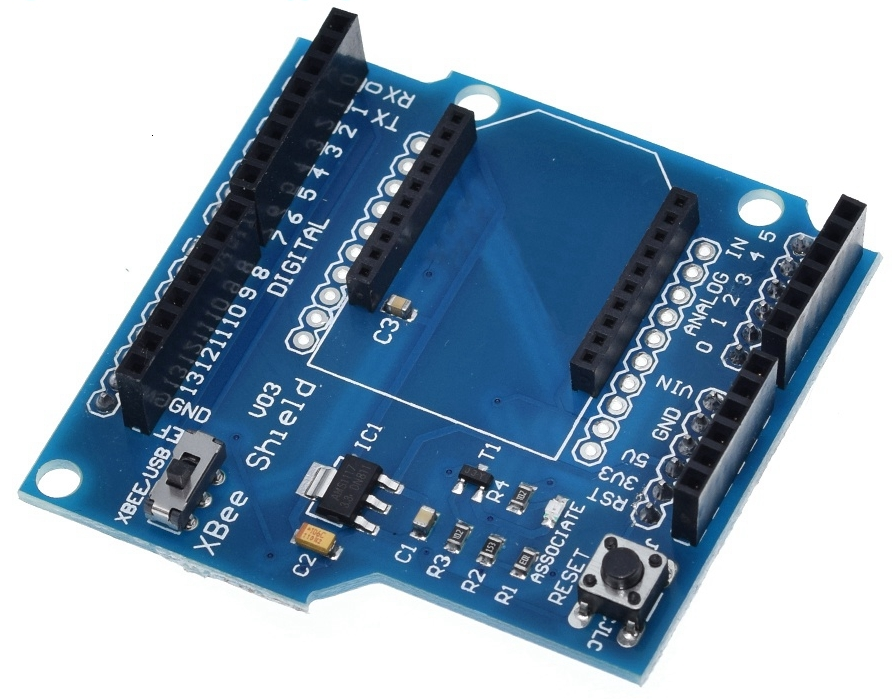

Adaptadores de XBee para Arduino

zigbee xbee arduino1 zigbee xbee arduino2

ZigBee

Versiones del firmware para el módulo XBee ZigBee:
- 20xx - Coordinator - AT/Transparent Operation
- 21xx - Coordinator - API Operation
- 22xx - Router - AT/Transparent Operation
- 23xx - Router - API Operation
- 28xx - End Device - AT/Transparent Operation
- 29xx - End Device - API Operation

ZigBee

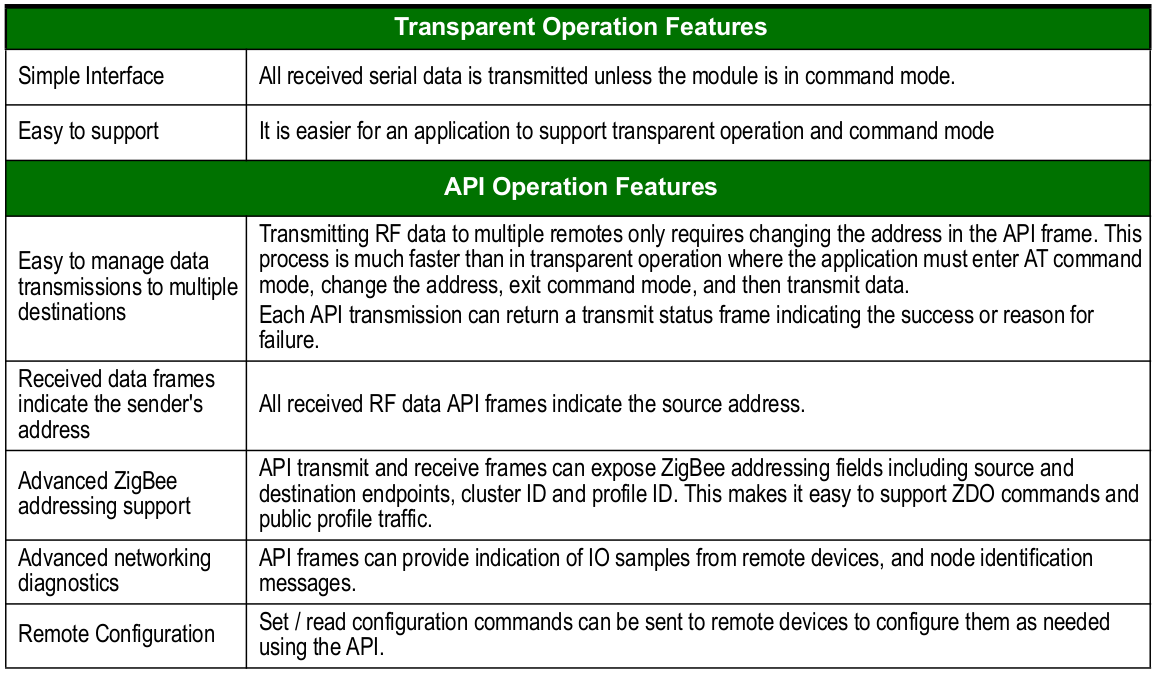

Comparación entre el firmware AT/Transparent y el API del módulo XBee

ZigBee

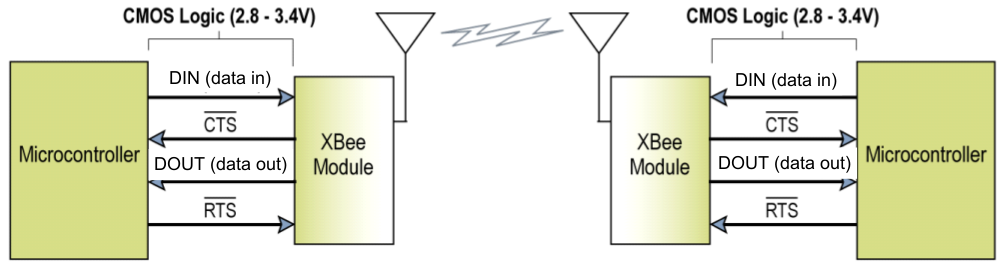

Interfaz de comunicación con el módulo XBee:
- UART (por defecto 9600-8-N-1).
- CTS y RTS opcionales.

ZigBee

Interfaz de comunicación con el módulo XBee:
- TX/RX buffers.

ZigBee

Modos de operación del módulo XBee:
- Idle mode.
- Transmit mode.
- Receive mode.
- Command mode.
- Sleep mode.

ZigBee

Modo comando del módulo XBee:
- Entrar al modo comando:
  - No enviar nada durante 1 segundo (command guard time).
  - Enviar “+” en 1 segundo (command sequence character).
  - No enviar nada durante 1 segundo.
    → Se recibe respuesta “OK\r”.

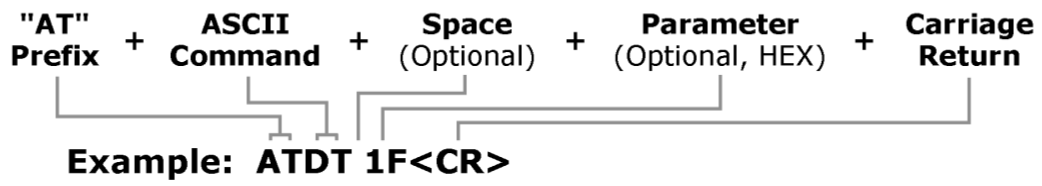

- Enviar los comandos AT deseados:
- Salir del modo comando:
  - Enviar comando “ATCN” o esperar command mode timeout.

ZigBee

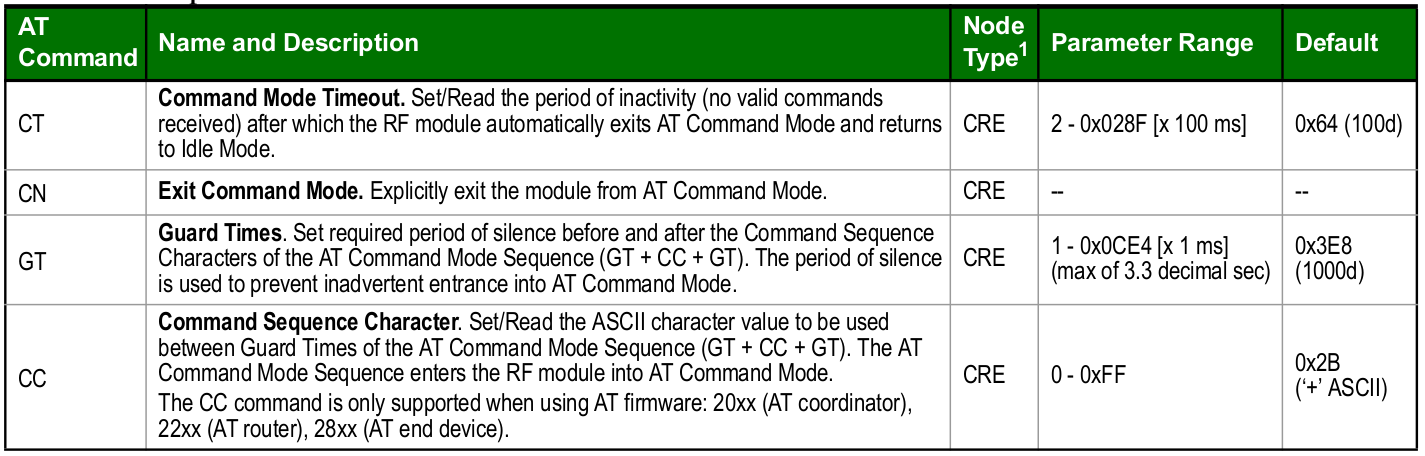

Ejemplo de Comandos AT de configuración del módulo XBee:

ZigBee

Comandos AT del módulo XBee utilizados en un coordinador para crear un red:

ZigBee

Ejemplo de creación de la red en un coordinador:
- Configurar el PAN ID deseado o 0 para generar PAN ID aleatorio [ID].
- Configurar la máscara de canales a escanear [SC].
- Guardar los cambios con [WR].
- Aplicar los cambios con [AC] o [CN].
- Monitorizar el estado con [AI].

ZigBee

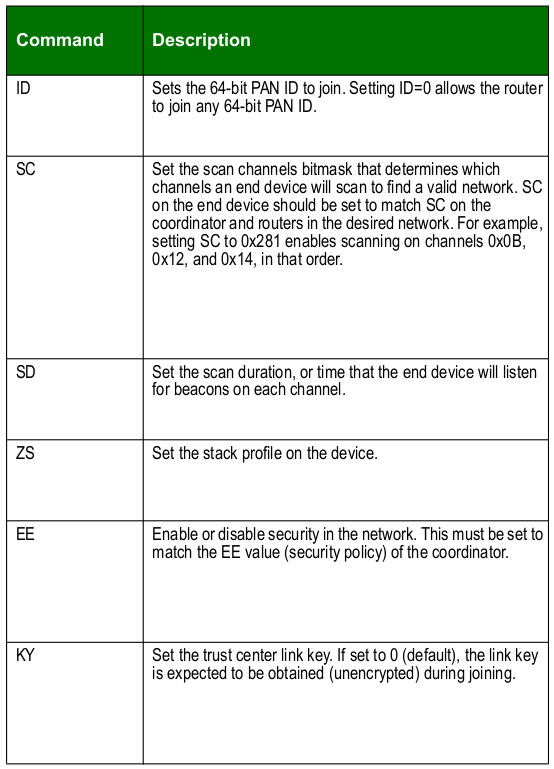

Comandos AT del módulo XBee utilizados en un dispositivo final para unirse a una red:

ZigBee

Proceso de unión a una red de un dispositivo final:
- Descubrir las redes cercanas.
  → PAN scan
- Unirse a la red deseada.
  → Association request

ZigBee

Ejemplo de unión a una red de un dispositivo final:
- Configurar el PAN ID deseado o 0 para unirse a cualquier PAN [ID].
- Configurar la máscara de canales a escanear [SC].
- Aplicar los cambios con [AC] o [CN].
- Monitorizar el estado con [AI]
- Si el dispositivo se une a la red comprobar:
  - El canal con [CH].
  - El PAN ID de 64 bits con [OP].
  - El PAN ID de 16 bits con [OI].
  - El perfil con [ZS].

Bluetooth

Impulsado por Ericsson y posteriormente por Nokia.
Actualmente mantenido por el Bluetooth SIG (Special Interest Group).
Estándar IEEE 802.15.1
Banda ISM de 2,4 GHz.
Distancia máxima de 10 m @ 1 mW o de 100 m @ 100 mW.
Velocidad de transmisión 721 kbps (asimétrico) o 432 kbps (simétrico).

Bluetooth

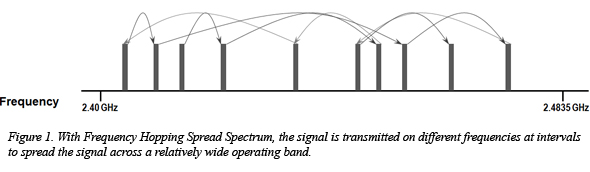

FHSS (Frequency Hopping Spread Spectrum):
- 79 canales en banda de 2,402 a 2,480 GHz.
- 1600 hops/s.

Bluetooth

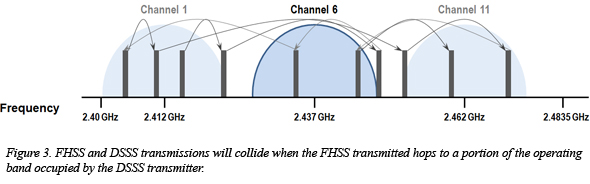

Interferencia de frecuencias

Bluetooth

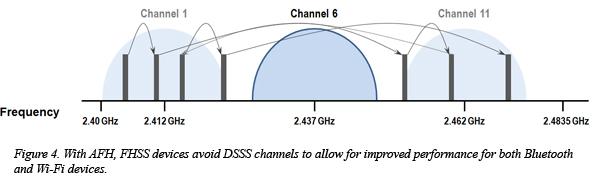

AFH (Adaptative Frequency Hopping)

Bluetooth

Comunicación punto-punto y punto-multipunto:
- Punto-punto
  1 maestro + 1 esclavo.
- Punto-multipunto
  1 maestro + (n ≤ 7) esclavos.

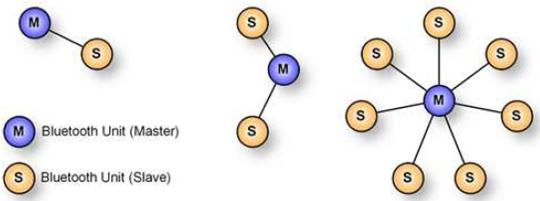

Bluetooth

Piconet:
- Red formada por 1 maestro + n esclavos.

Bluetooth

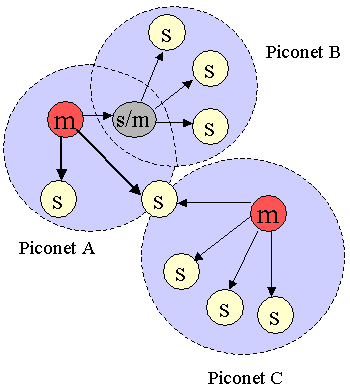

Scatternet:
- Unión de varias piconets.
- Algunos nodos tiene funcionalidad dual maestro/esclavo.

Bluetooth

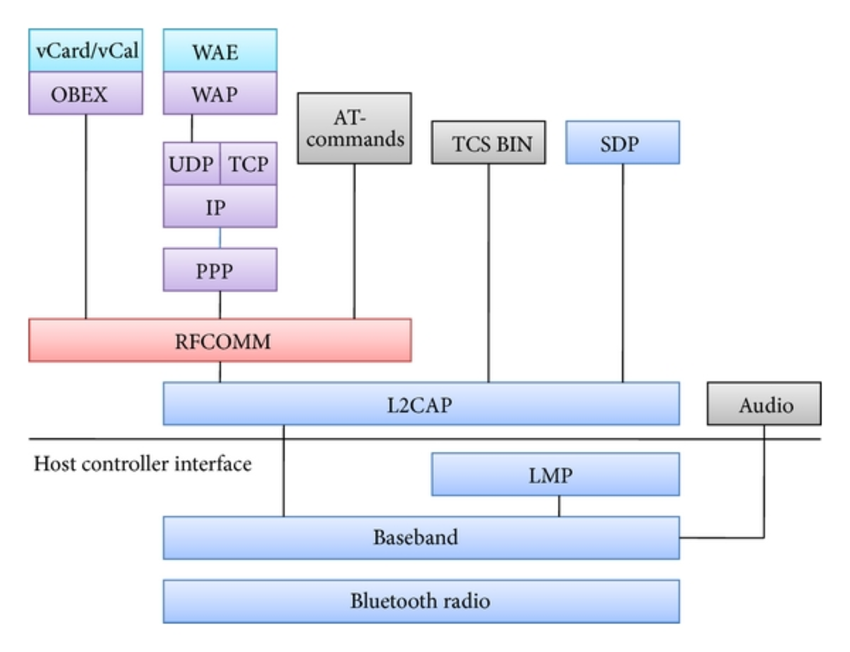

Capas del protocolo

Bluetooth

Capas del protocolo:
- LMP: Link Manager Protocol.
- HCI: Host Controller Interface.
- L2CAP: Logical Link Control and Adaptation Protocol.
- RFCOMM: Radio Frequency Communications Protocol.
- SDP: Service Discovery Application Profile.

Bluetooth

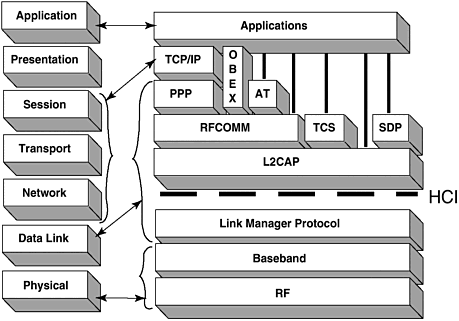

Capas del protocolo (modelo OSI)

Bluetooth

Perfiles:
- Definición de posibles aplicaciones y comportamientos específicos para dispositivos.
Ejemplos de perfiles:
- FTP (File Transfer Protocol)
  Transferencia de ficheros. Da acceso remoto a los sistemas de ficheros, permitiendo listados de directorios y cambios a éstos, obtención, envío y borrado de ficheros.
- HFP (Hands-Free Profile)
  Manos libres. Usado comúnmente para permitir la comunicación con teléfonos móviles dentro de un coche.

Bluetooth

Ejemplos de perfiles:
- SPP (Serial Port Profile)
  Puerto serie. Simula una línea serie y provee una interfaz de reemplazo de comunicaciones basadas en RS-232, con las señales de control típicas.
- A2DP (Advanced Audio Distribution Profile)
  Distribución de audio avanzada. Define cómo se puede transmitir un stream estéreo en dos canales a una radio o unos auriculares.
- VDP (Video Distribution Profile)
  Distribución de vídeo. Habilita el transporte de un stream de vídeo. Puede usarse para distribuir un vídeo grabado desde cualquier fuente a un reproductor o televisor.

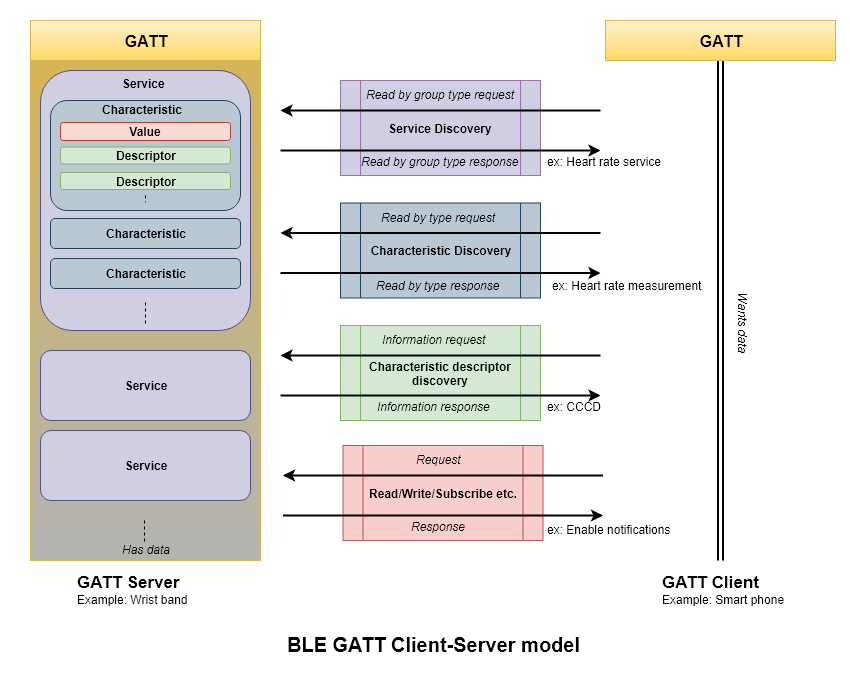

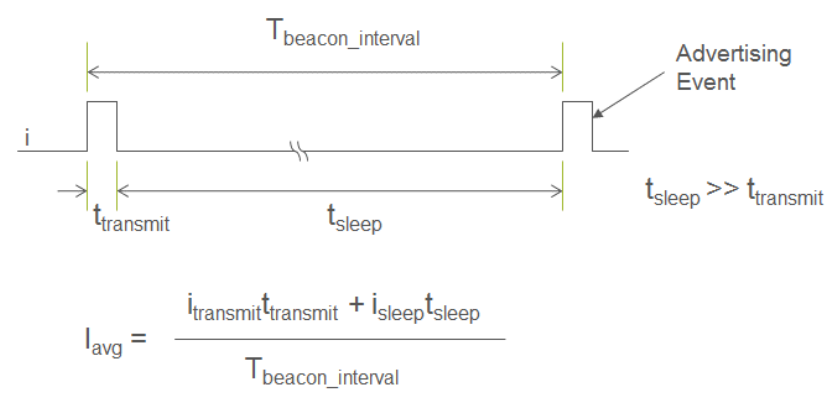

Bluetooth LE

Bluetooth LE (Low Energy) o BLE.
Variación del estándar Bluetooth para bajo coste y bajo consumo.
Décima parte del consumo de Bluetooth.
Compite directamente con ZigBee.
Perfiles específicos:
- Health care profiles.
- Sports and fitness profiles.
- Proximity sensing.
- Alerts and time profiles.

Bluetooth LE

Bluetooth LE

Capas del protocolo

Bluetooth LE

Capas del protocolo:
- ATT: Attribute Protocol.
  Servidor o cliente.
- GATT: Generic Attribute Profile.
  Servicios, características y perfiles.
- GAP: Generic Access Profile.
  Descubrimiento, seguridad y conectividad.

Bluetooth LE

Servicios, características y perfiles.

Bluetooth LE

Bluetooth LE

Topología de red (Connection-Oriented)

Bluetooth LE

Topología de red (Broadcasting)

Bluetooth LE

Bajo consumo → Beacon interval

WiFi

WLAN (Wireless Local Area Network).
También de nominada WiFi (Wireless Fidelity).
Impulsado por consorcio de empresas.
Estándar IEEE 802.11
Banda de frecuencia de 2,4 GHz y 5,7 GHz.

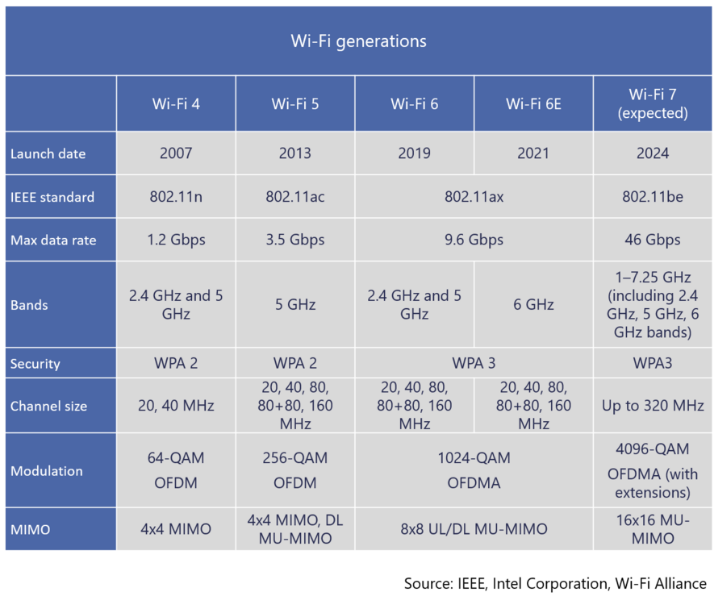

Velocidad máxima de transmisión:
- 802.11 → 1 Mbits/s @ 2,4 GHz
- 802.11b → 11 Mbits/s @ 2,4 GHz
- 802.11g → 54 Mbits/s @ 2,4 GHz
- 802.11n → 300 Mbits/s @ 2,4 GHz
- 802.11a → 54 Mbits/s @ 5,7 GHz
- 802.11ac → 1 Gbits/s @ 5,7 GHz

WiFi

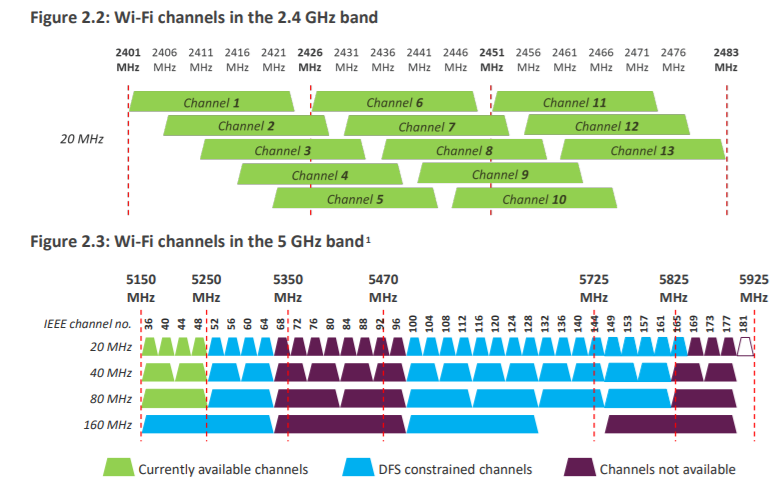

Banda de frecuencia dividida en canales de 5 MHz.
La señal WiFi ocupa:
- 22 MHz (802.11b)
- 20 MHz (802.11g)

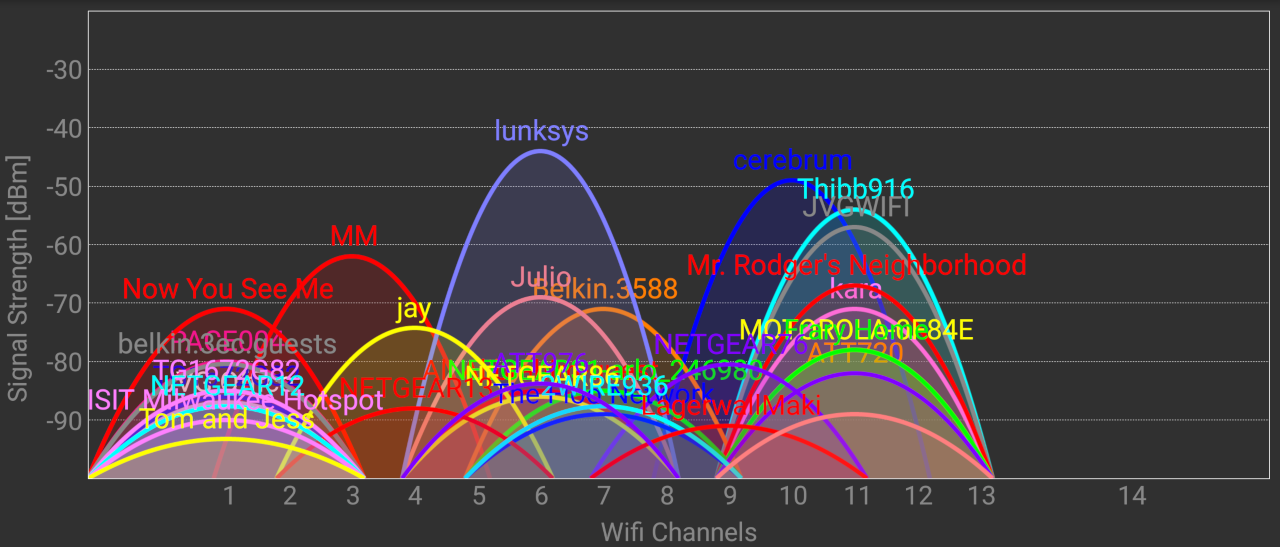

Problema con solape de canales:

WiFi

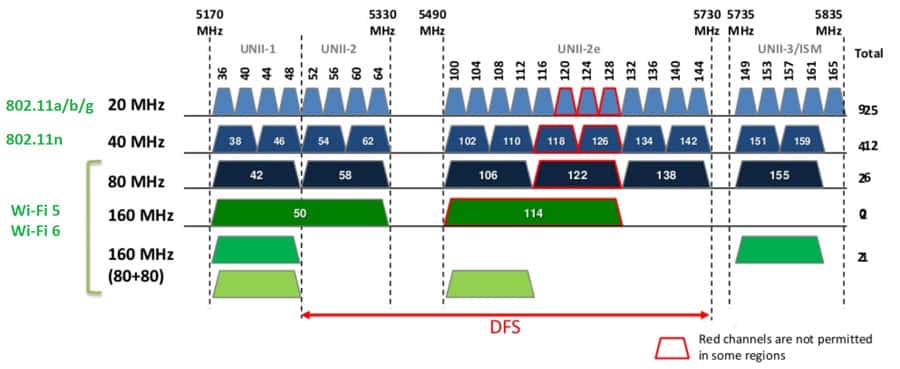

Mejora en banda de 5,7 GHz

WiFi

Modulación:
- 802.11b → DSSS (Direct Sequence Spread Sequence)
- 802.11g → OFDM (Orthogonal frequency-division multiplexing)

WiFi

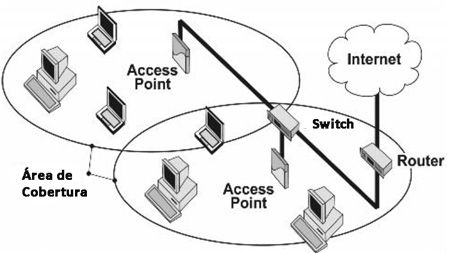

Modo infraestructura:
- Comunicación cliente-servidor.
- El servidor es el punto de acceso (AP).
- Toda los datos pasan a través del punto de acceso.

WiFi

Modo ad-hoc:
- Comunicación cliente-cliente (punto a punto).
- Cada nodo actúa como cliente y como punto de acceso.

WiFi

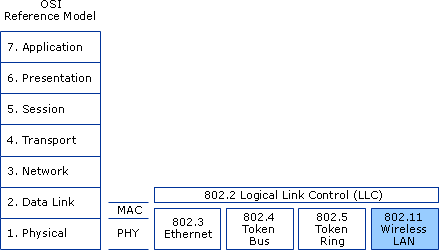

Capas del protocolo (modelo OSI)

WiFi

Curiosidades → Guifi:
- Red de telecomunidaciones abierta, libre y neutral.
- Comenzó en 2004 para resolver las dificultades de acceso a la red en áreas rurales.
- Se vertebra a partir de un acuerdo de interconexión en el que cada participante al conectar extiende la red y obtiene conectividad.
- Nodos en la UPV:
  - ETSINF (operativo).
  - ETSIT (en construcción desde 2011).

WiFi

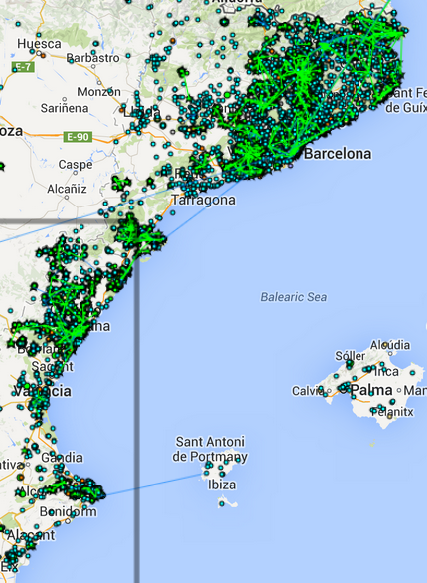

Mapa de cobertura

ESP32

Microprocesador:
- ESP32 Xtensa dual-core 32-bit LX6 240MHz
- 448 KB ROM.
- 520 KB SRAM.
- 16 KB SRAM en el RTC.
Periféricos:
- 4 MB de memoria FLASH SPI.
- UART, SPI, SDIO, I2C, I2S, TWAI.
- GPIOs, PWM, contador de pulsos.
- ADC, DAC, sensor táctil capacitivo.

ESP32

WiFi:
- 802.11b/g/n
- Tasa de bits de hasta 150 Mbps en 802.11n.
Bluetooth:
- Bluetooth 4.2 (estándard).
- Bluetooth LE.
- AFH.

ESP32

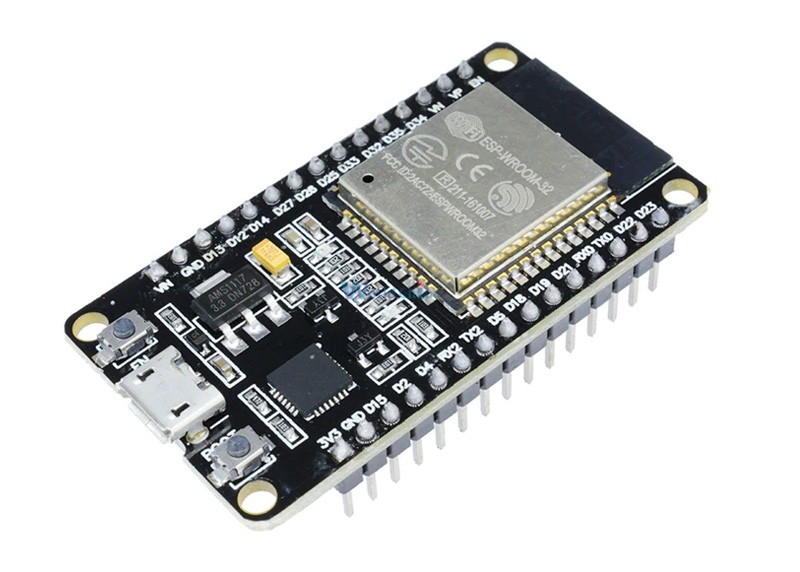

Tarjeta ESP32-DevKitV1

ESP32

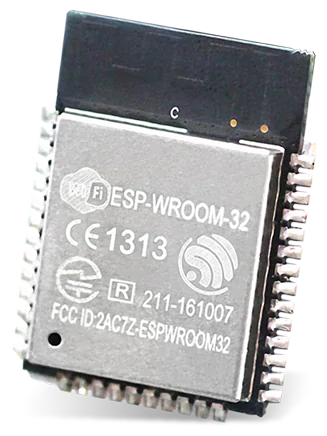

Módulo ESP32-WROOM-32

ESP32

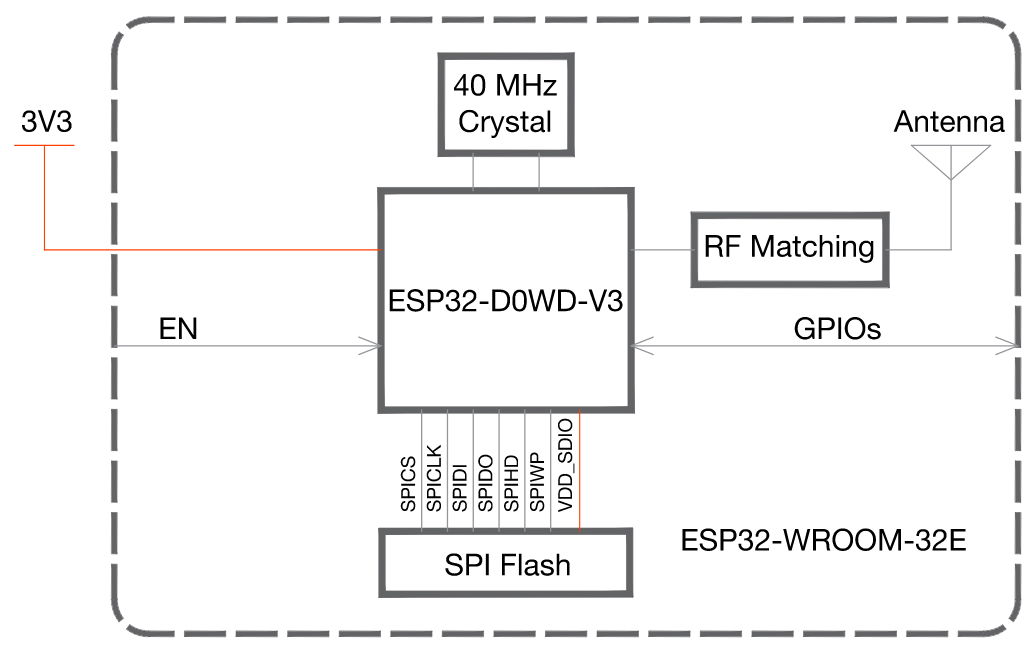

Diagrama de bloques del ESP32-WROOM-32

ESP32

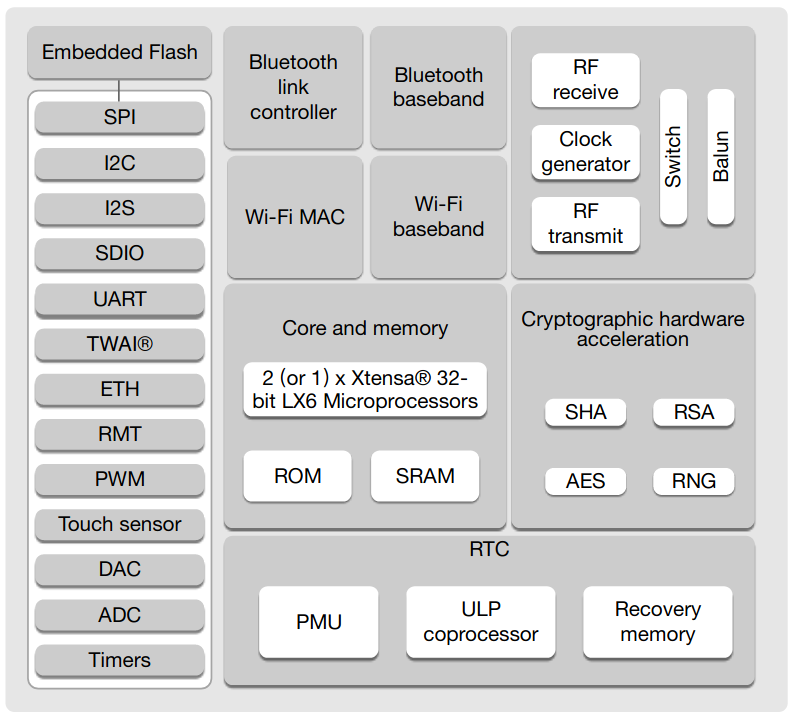

Diagrama de bloques del ESP32

ESP32

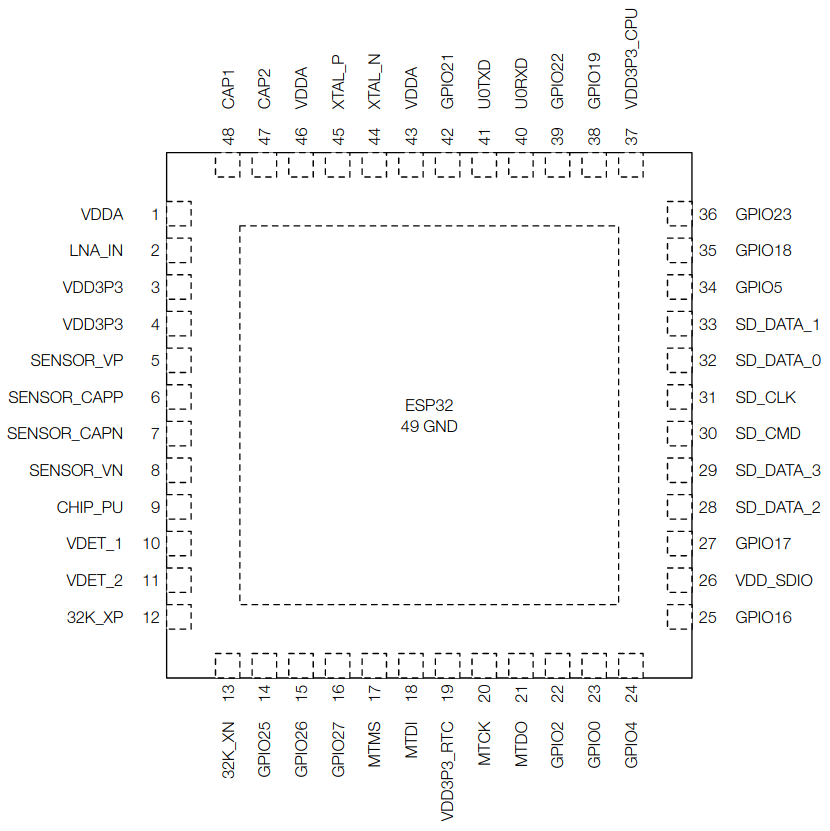

Pinout del ESP32

ESP32

Funcionamiento como periférico:
- El ESP32 no es el microprocesador principal.
- El ESP32 es un periférico de otro microprocesador.
- Es necesario cargar en el ESP32 el firmware de comandos AT.
- Interfaz de comandos AT a través una UART.
  Comandos AT WiFi

  Comandos AT Bluetooth

  Comandos AT Bluetooth LE
- Ejemplos de uso de los comandos AT:
  WiFi

  Bluetooth LE

ESP32

Conexión del ESP32 como periférico de Arduino

ESP32

Carga del firmware de comandos AT en el ESP32 a través del COM4

C:
cd "%LOCALAPPDATA%\Arduino15\packages\esp32\tools\esptool_py\3.0.0"

esptool.exe --chip esp32 --port COM4 --baud 921600 write_flash -z 0 C:\EMBEB\factory_WROOM-32.bin

esptool.py v3.0-dev
Serial port COM4
Connecting.....
Chip is ESP32-D0WDQ6 (revision 1)
Features: WiFi, BT, Dual Core, 240MHz, VRef calibration in efuse, Coding Scheme None
Crystal is 40MHz
MAC: b8:f0:09:cd:36:d8
Uploading stub...
Running stub...
Stub running...
Changing baud rate to 921600
Changed.
Configuring flash size...
Auto-detected Flash size: 4MB
Compressed 4194304 bytes to 916930...
Wrote 4194304 bytes (916930 compressed) at 0x00000000 in 18.6 seconds (effective 1800.0 kbit/s)...
Hash of data verified.

Leaving...
Hard resetting via RTS pin...

ESP32

Programa de puente serie para Arduino:

void setup() {
  Serial.begin(115200);
  Serial1.begin(115200);
}

void loop() {
  /* UART0 -> UART1 bridge */
  if (Serial.available()) {
    Serial1.write(Serial.read());
  }
  /* UART1 -> UART0 bridge */
  if (Serial1.available()) {
    Serial.write(Serial1.read());
  }
}

ESP32

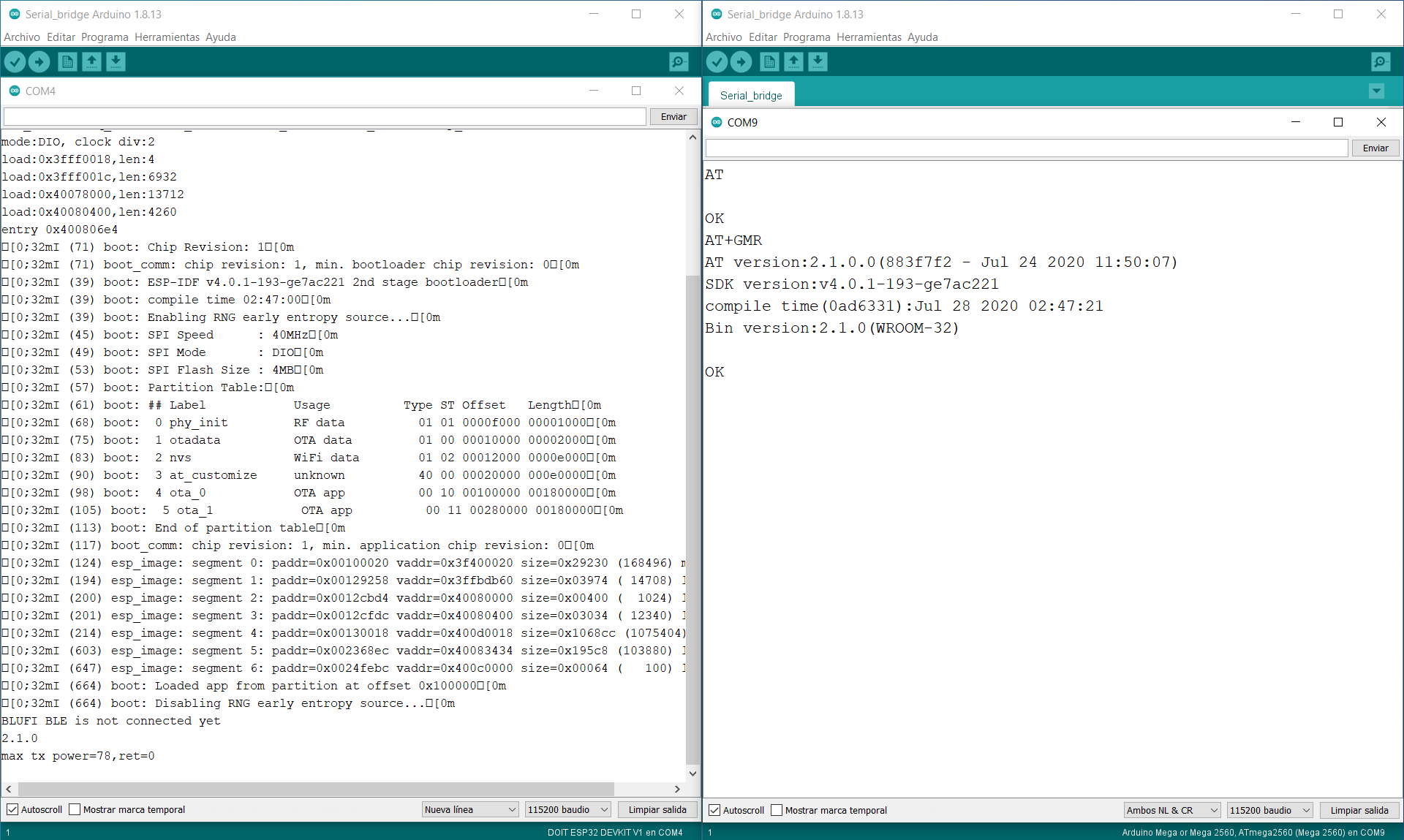

Funcionamiento del ESP32 como periférico de Arduino

ESP32

Funcionamiento autónomo:
- El ESP32 es el microprocesador principal.
- Uso de la API oficial.
  Funcionalidad total pero a costa de una mayor complejidad.

  API WiFi

  API Bluetooh

  API Bluetooth LE
- Uso de la bibliotecas de ESP32 para Arduino.
  Menor complejidad a costa de una funcionalidad reducida (sólo la que proporcionan las bibliotecas disponibles).

  Arduino ESP32

  Bibliotecas ESP32 disponibles

ESP32

Programa de prueba para ESP32:

void setup() {
  Serial.begin(115200);
  Serial.println("ESP32");

  Serial1.begin(115200, SERIAL_8N1, 4, 5);    // RX1 pin 4, TX1 pin 5
  Serial2.begin(115200, SERIAL_8N1, 16, 17);  // RX2 pin 16, TX2 pin 17
}

void loop() {
  Serial1.println("ESP32 serial 1");
  Serial2.println("ESP32 serial 2");
  delay(1000);
}

Programa de prueba para Arduino:

void setup() {
  Serial.begin(115200);
  Serial.println("Arduino");

  Serial1.begin(115200);  // RX1 pin 19, TX1 pin 18
}

void loop() {
  if (Serial1.available()) {
    Serial.write(Serial1.read());
  }
}

ESP32

Ejemplos de uso de las blibliotecas ESP32:

ESP32

Ejemplos de uso de las bibliotecas ESP32:

GPRS

GPRS (General Packet Radio Service).
Extensión del sistema GSM para transmisión de datos utilizando la misma red celular.
Estándar ETSI y posteriormente 3GPP.
Soportado en dispositivos 2G y posteriores.
Velocidad máxima de transmisión de 114 kbit/s.
Conexión a través de APN (Access Point Name).

GPRS

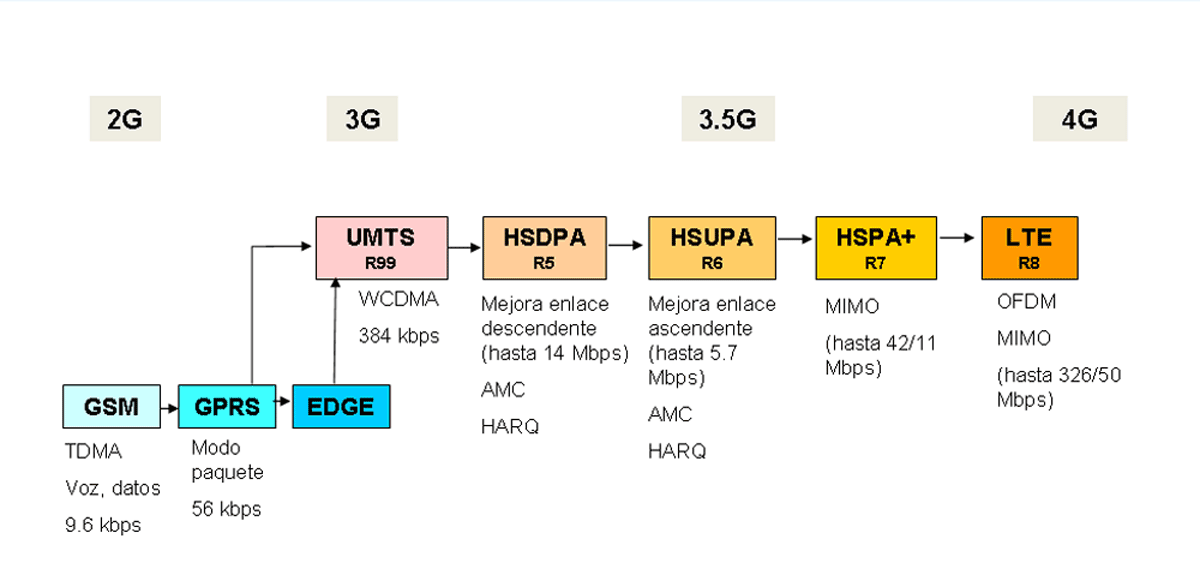

Generaciones (evolución)

GPRS

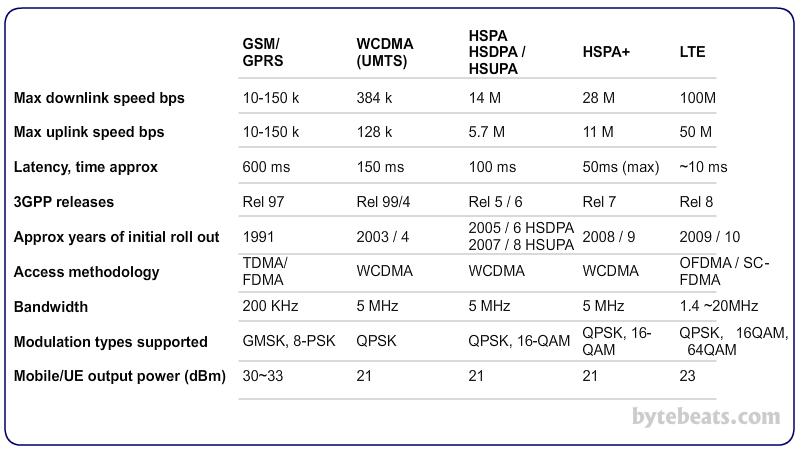

Generaciones (comparativa)

GPRS

Concepto M2M (Machine-to-Machine)

GPRS

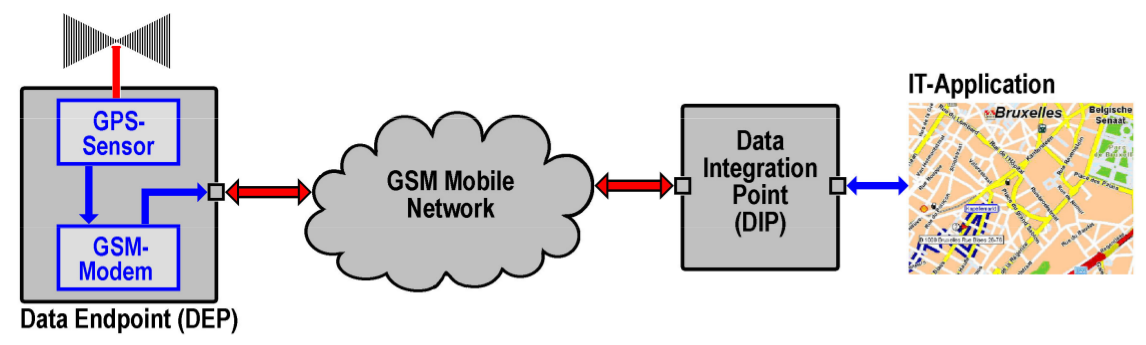

Concepto M2M (Machine-to-Machine) complementado por GPS

GPRS

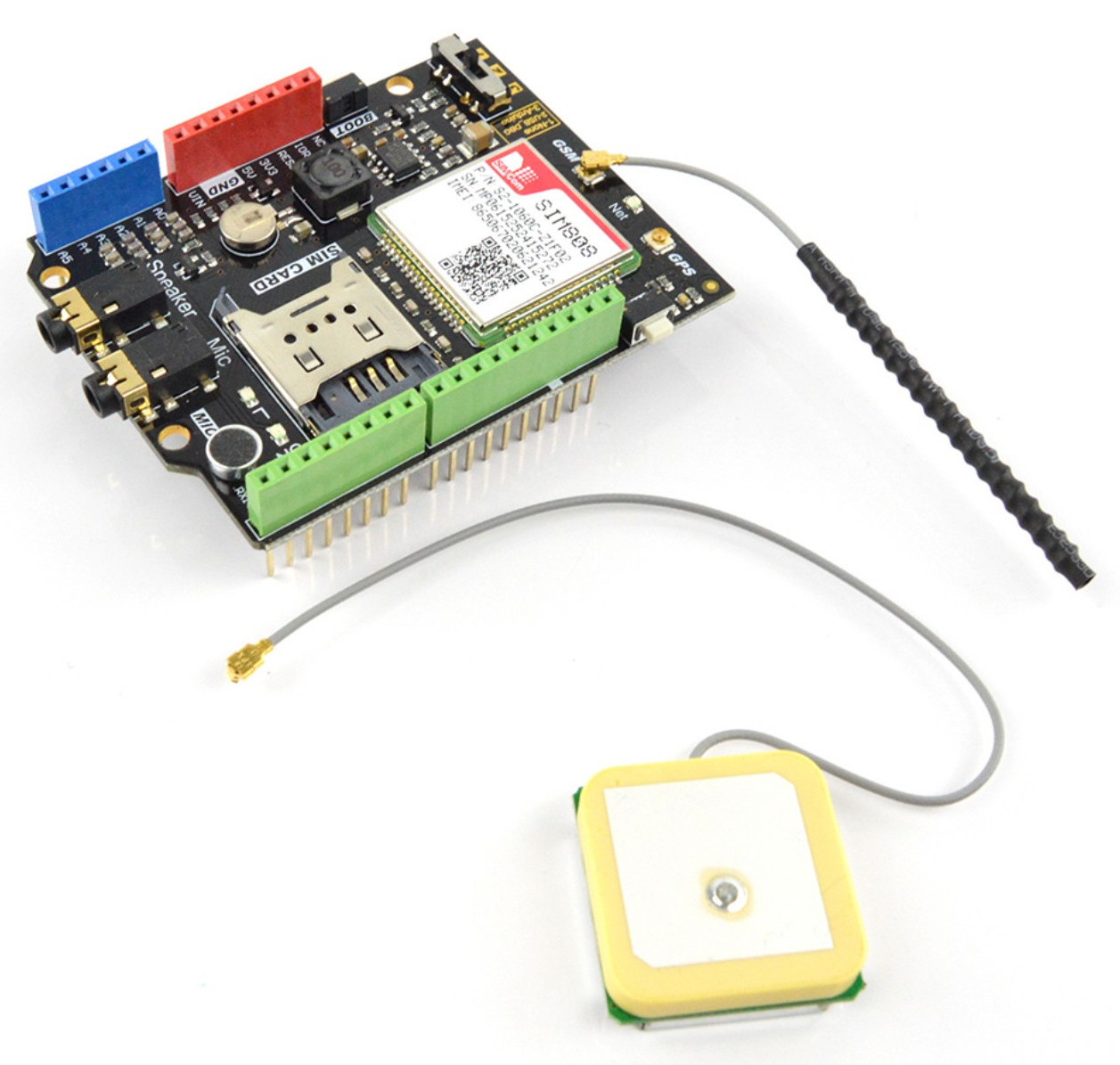

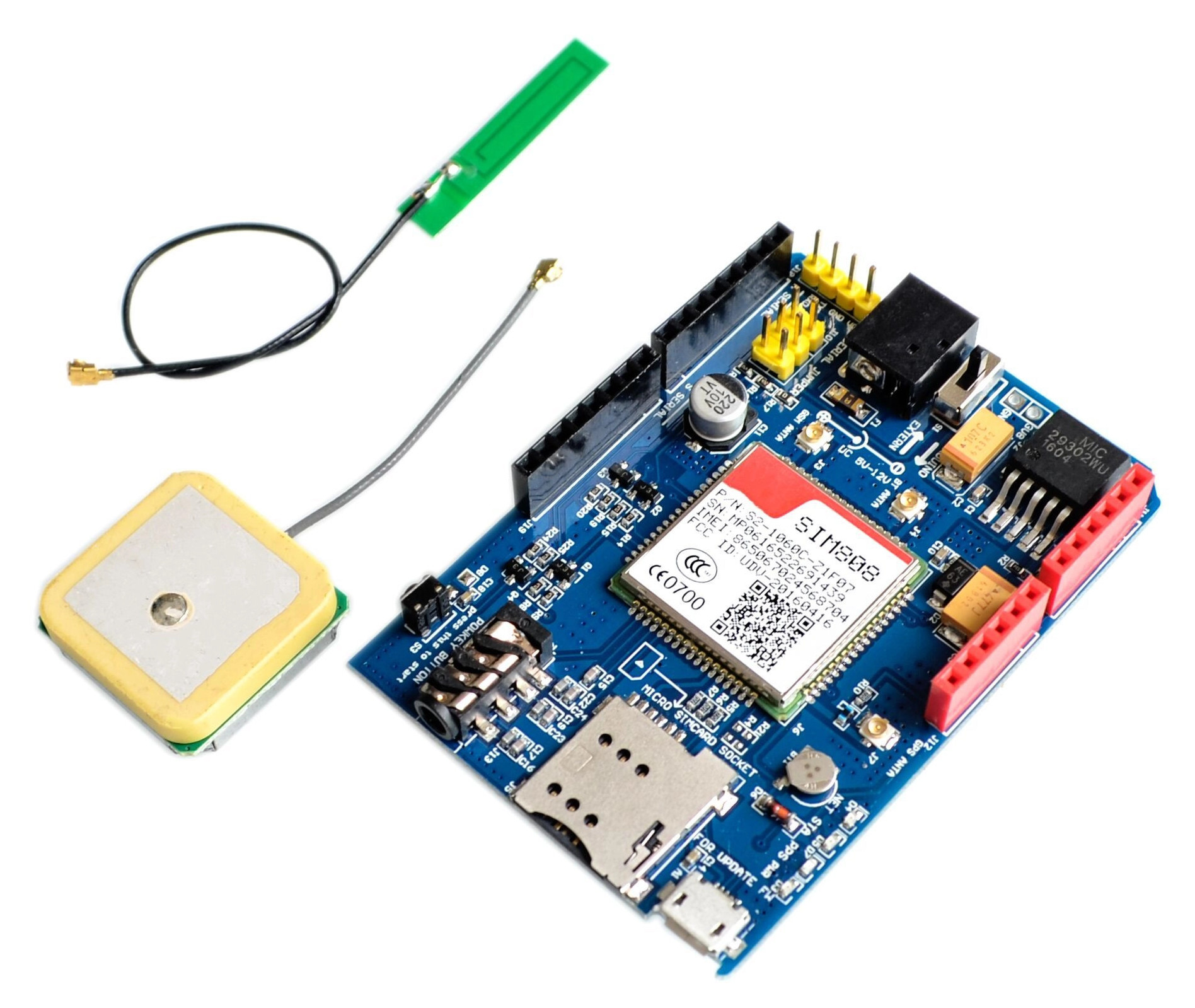

Tarjeta GPRS/GPS

GPRS

Tarjeta GPRS/GPS

GPRS

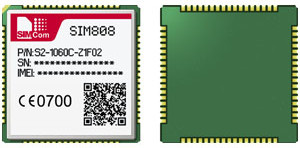

Módulo SIM808:
- Módulo GSM/GPRS.
- Quad-band 850/900/1800/1900MHz.
- GPS integrado.

GPRS

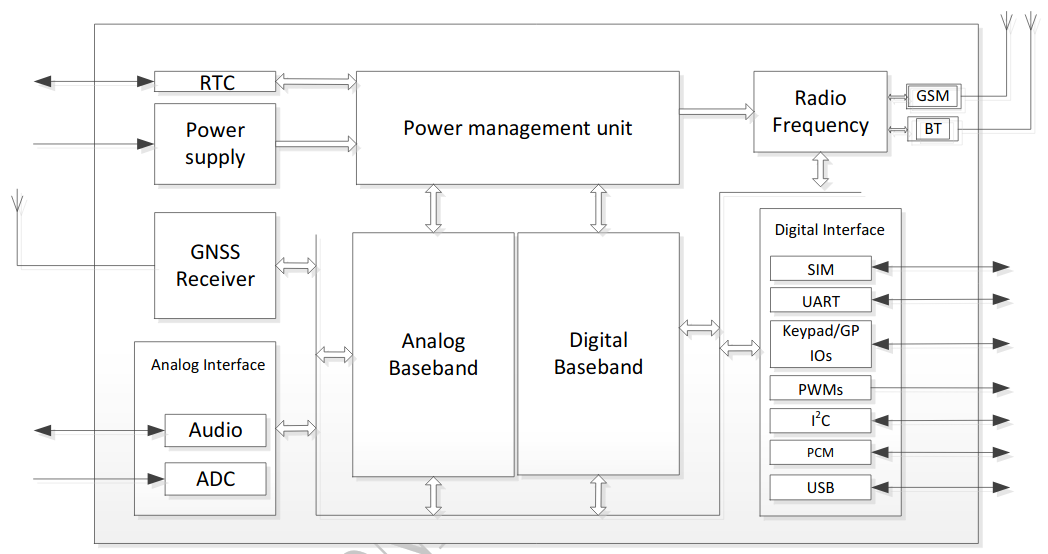

Diagrama de bloques del módulo SIM808

GPRS

Funcionamiento como periférico:
- Interfaz de comandos AT a través de una UART.
- Implementa protocolos:
  - TCP/IP.
  - FTP/HTTP.
  - POP3/SMTP.
  - MMS.
- Ejemplos de aplicaciones TCP/IP en SIM800 Series_TCPIP_Application Note.
