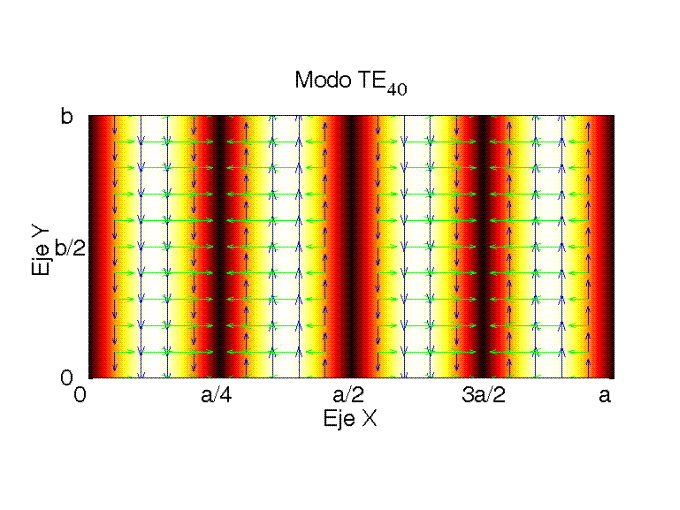

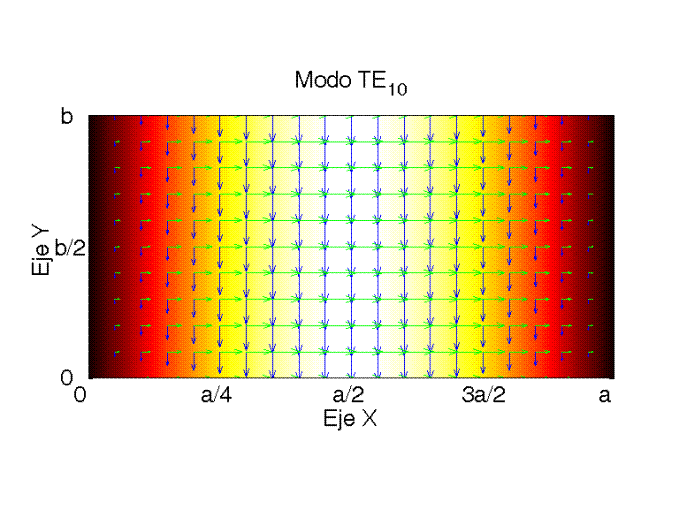

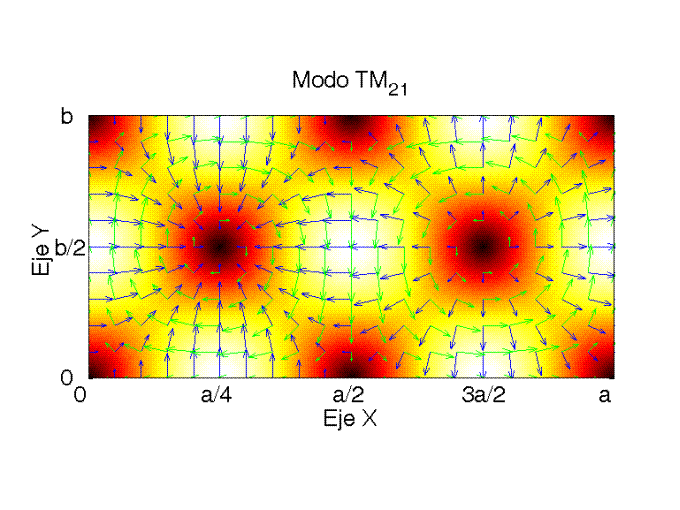

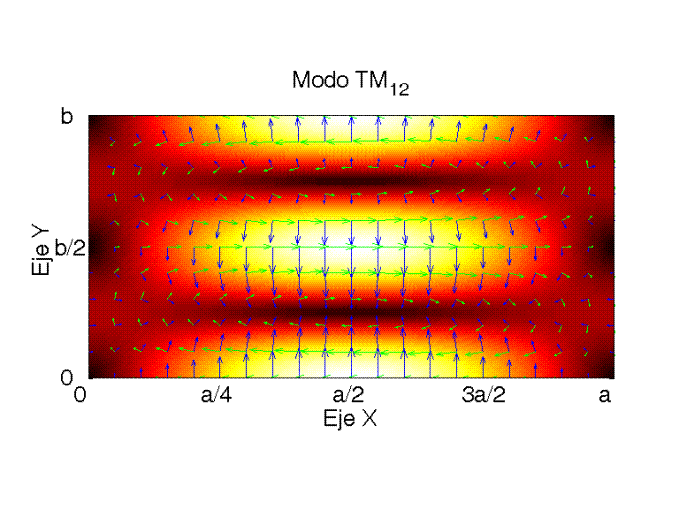

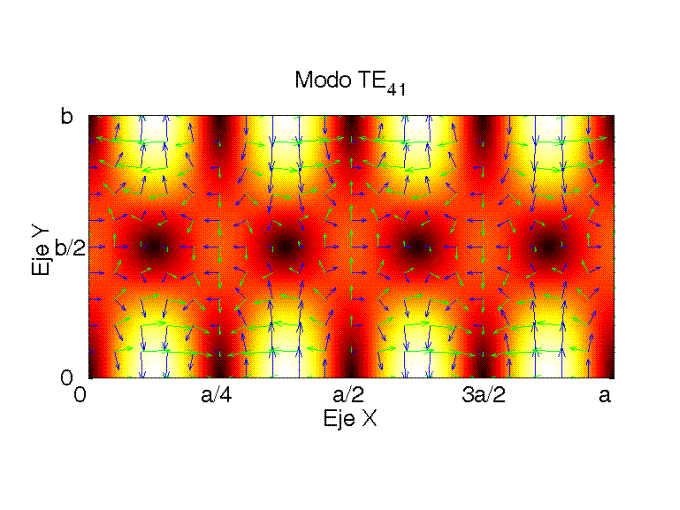

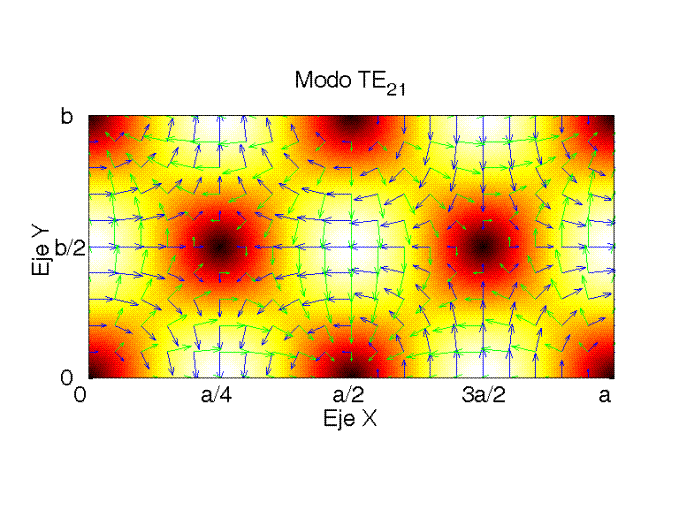

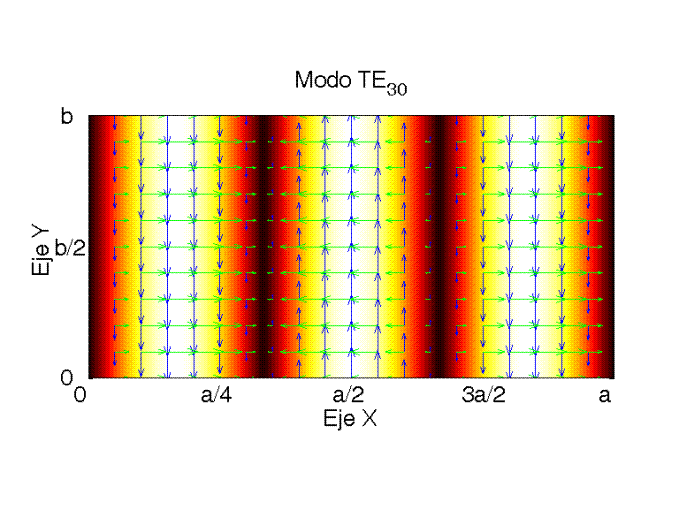

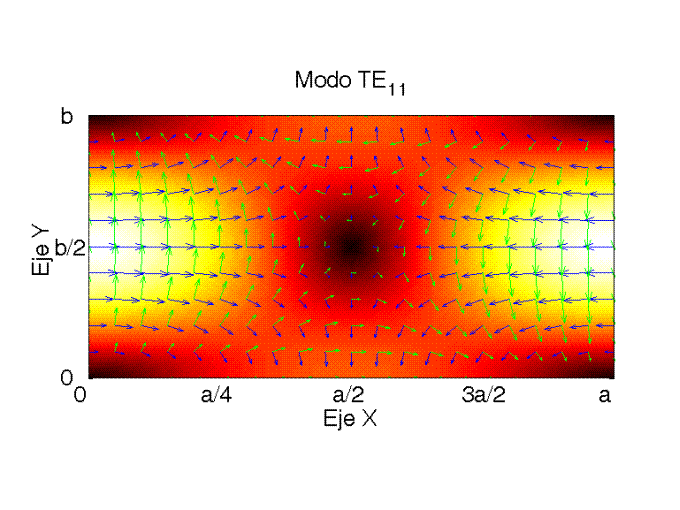

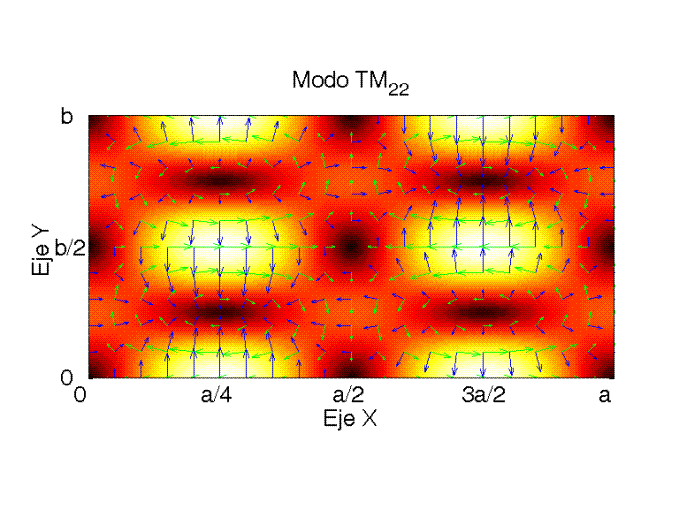

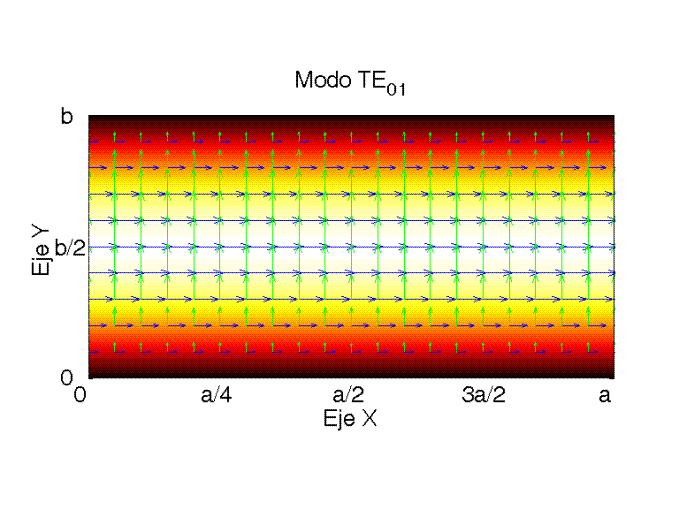

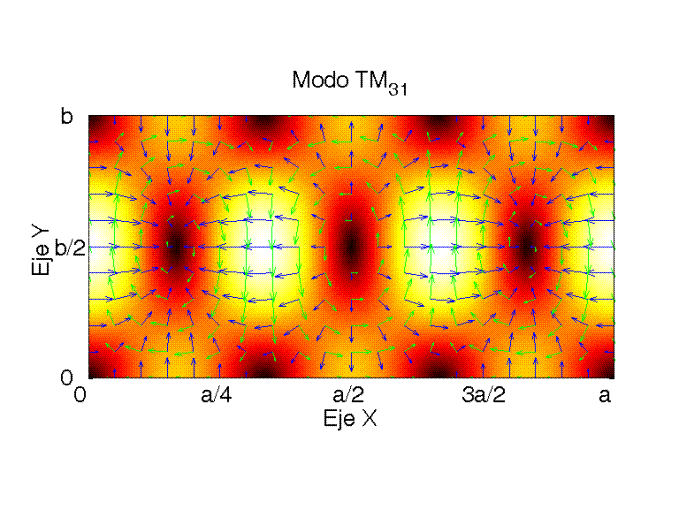

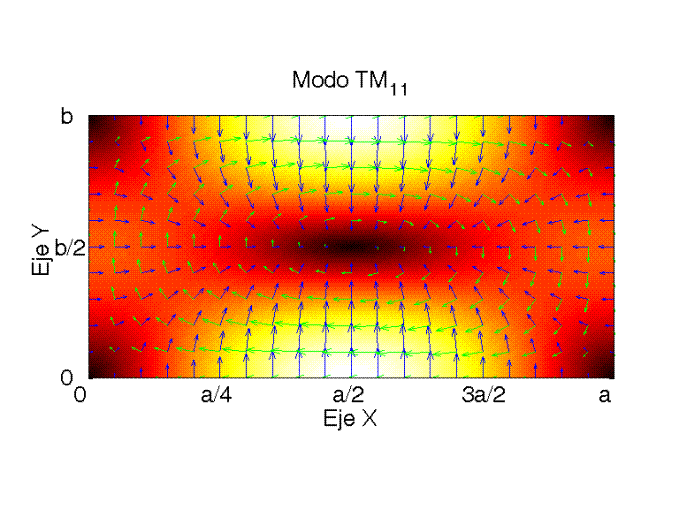

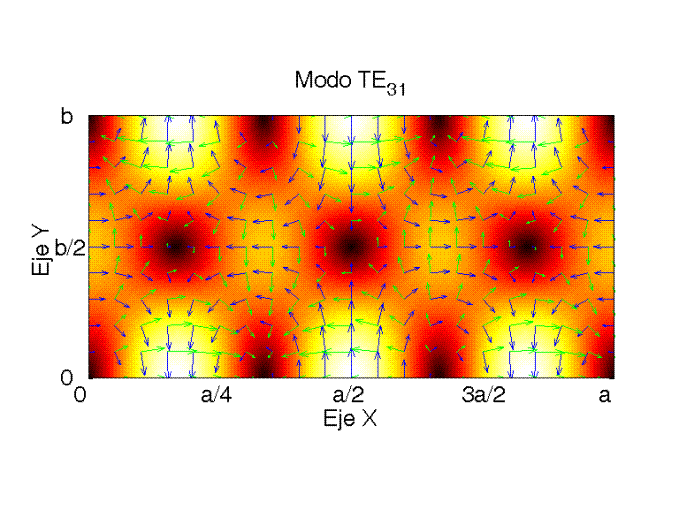

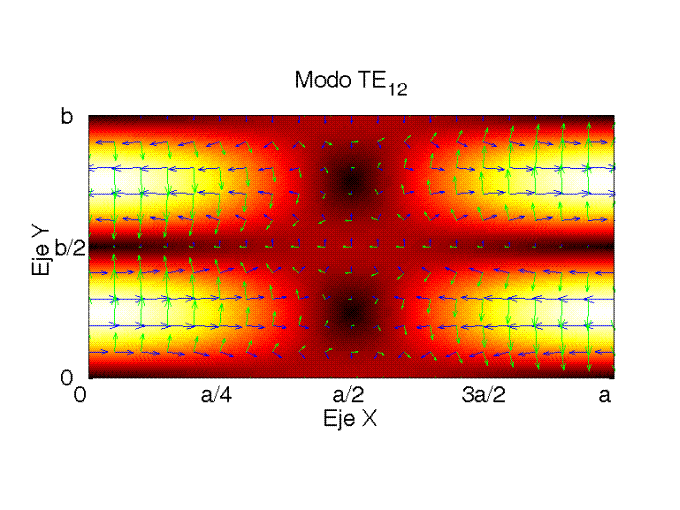

Las flechas de color azul son el campo eléctrico, y las de color verde el magnético.

Cuanto mayor la longitud de la flecha (y más blanco el color de fondo), mayor es la intensidad de campo en ese punto.
