Solución al Problema 5.18

a) En la gráfica se indican las diferentes fases presentes: líquido, fase alfa rica plomo y fase beta rica en estaño.

b) Para la aleación con el 25% de estaño a 200°C tenemos las fases siguientes:

que porcentualmente serán:

fase sólida de Pb (a) = (56-25)/(56-18) = 81.58%

fase líquida 56% Sn = (25-18)/(56-18) = 18.42%



c) La proporción de los constituyentes, para una aleación del 40% de estaño a 150°C será:

Sólido a (11% Sn) = (61.9 - 40) / (61.9 - 11) = 43.03%

Sólido eutéctico (61.9% Sn) = (40 - 11) / (61.9 - 11) = 56.97%

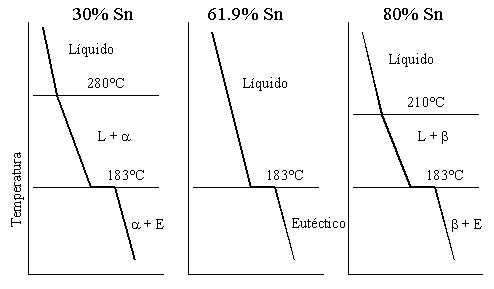

d) Las transformaciones serán las indicadas en las gráficas siguientes:
