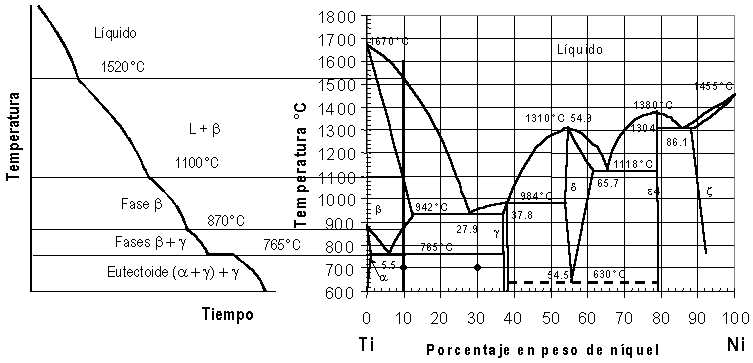

a) la curva de enfriamiento será como la representada
en la figura, donde se especifican las temperaturas de transformación
y las fases en cada zona.
b) Para un 10 % de níquel tendremos como constituyentes
microestructurales granos eutectoides de transformación
de la fase b, con una composición
de 5.5% de Ni, y fase g precipitada
en borde de grano, con una composición de 38% de Ni. Con
ello la proporción de los granos será:
Para la aleación con el 30% de níquel tendremos
granos, inicialmente, granos proeutecticos
g envueltos por los granos eutecticos que sufrirán
más tarde la transformación eutectoide correspondiente
