|
|
Comienza su aparición a 1825°C. Por encima no existe.
Entre 1825 y 1700°C aparece mezclada con la fase g.
Entre 1700 y 1500°C aparece mezclada con la fase d.

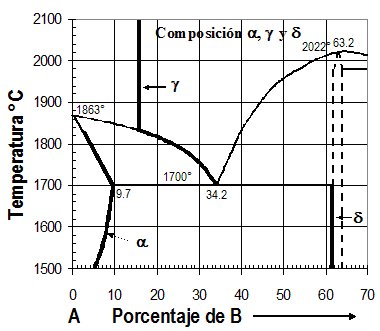

Composición: Viene dada por la línea del diagrama que separa la zona monofásica a de la zona bifásica a+g: varía desde 2% B a 1825 hasta 9.7% B a 1700°C.
Proporción: Viene dada por la regla de la palanca en la zona bifásica a + g:
Aumenta progresivamente desde: 0 a a 1825°C
hasta un (34.2-20)/(34.2-9.7) = 0.58 a 1700°C.
Entre 1700°C y 1500°C:
La fase g desaparece completamente por la reacción eutectoide: g = a + d, dándose en esta zona la existencia de fases a y d.
Composición de a: Viene dada por la línea del diagrama que separa la zona monofásica a de la zona bifásica a + d. varía desde 9.7% B a 1700°C hasta 5% B a 1500°C.
A 1700°C - DT, justo debajo del eutectoide vale:
% a = 100 (62.5-20)/(62.5-9.7) = 80.5% a, siendo el resto d de composición 62.5% B
La proporción de a disminuye progresivamente conforme desciende la temperatura hasta que a 1500°C, se tiene:
% a = 100 (62.5-20)/(62.5-5) = 73.9% a

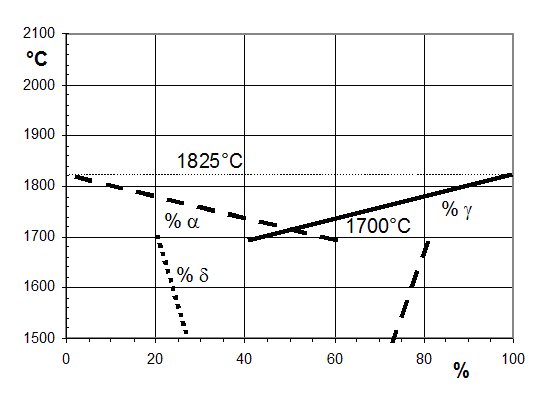

Los resultados se muestran gráficamente en las figuras siguientes.
Apartados b), c), e) y f): fases g y d.
Las correlaciones correspondientes a las fases g y d, se presentan indicadas en las figuras siguientes.
