b) El único eutectoide del diagrama tiene una composición del 2.5% de Nb a una temperatura 1210°C.
c) En la figura se representa el registro de enfriamiento de la aleación con un 10% de Nb, que inicia la solidificación a fase d alrededor de los 1420°C, finalizando la misma a los 1373°C, donde tiene lugar la transformación eutectoide. Desde esta temperatura hasta la de 1210°C, donde tiene lugar la transformación eutectoide, pasando de fases d + e, a las fases g + e. A los 961°C la fase g sufre una transformación en fase a.
d) Aleación del 30% Nb
A temperatura de 1211°C, estarán presentes las fases d (2.5% Nb) y e (38% Nb), con los siguientes porcentajes:
 |
A temperatura de 1209°C, estarán presentes las fases g (1.5% Nb) y e (38% Nb), con los siguientes porcentajes:
 |

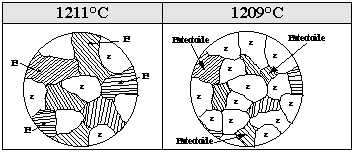

e) Representación gráfica de la aleación 30% de Nb, a distintas temperaturas:
 |
