Solución al Problema 7.2

Calculemos en primer lugar hasta que distancia en la probeta Jominy se obtiene 100% martensita. Para ello, se determina la constante de enfriamiento correspondiente a la velocidad crítica de temple, definida por el enfriamiento que es tangente a la nariz bainítica: Deben alcanzarse 400°C en menos de 110 segundos.
De la ecuación:

Sustituyendo los valores conocidos:

qa = 850°C temperatura de austenización

q0 = 20°C temperatura del agua de enfriamiento

q = 400°C,

t = 110 seg

Podemos despejar k:

de dónde k = 0,0071



Una vez conocido el valor de k, podemos calcular la velocidad de enfriamiento a cualquier temperatura. Necesitamos conocer la velocidad a 704°C. Así, se tendrá, de la ecuación general de enfriamiento:

Dicha velocidad de enfriamiento corresponde en el gráfico Jominy a una distancia de 28 mm (ó 18/16 pulgadas). Así pues, en el gráfico Jominy existe martensita, con una dureza de unos 59 HRC, desde el extremo templado hasta los 28 mm.

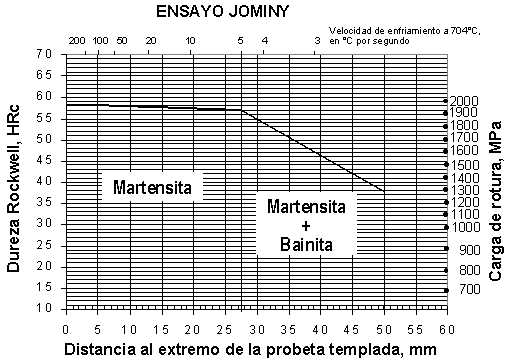

A partir de ese punto, aparecen estructuras de Martensita + Bainita, ya que durante el enfriamiento se entra dentro de la nariz. El gráfico Jominy se muestra a continuación:
