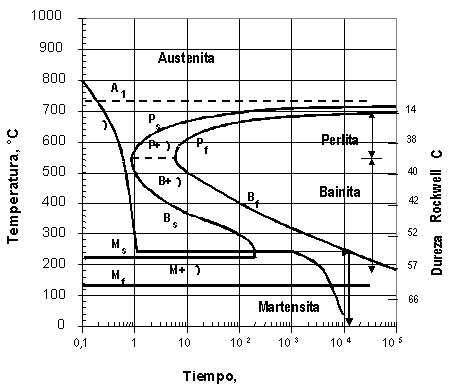

|
|
Utilizando el diagrama
TTT del acero, examinamos el tratamiento térmico descrito.
Tras el calentamiento a 750°C, la microestructura es 100%
austenita. Después del enfriamiento rápido a 250°C,
permanece la estructura austenita inestable hasta iniciar la
transformación a bainita inferior a los 150 s. Después
de 15 minutos, o 900 s, se ha formado cerca del 50% de bainita,
permaneciendo todavía un 50% de austenita inestable. Es
precisamente esta austenita inestable la que se transforma a
martensita al enfriar a temperatura ambiente.
La estructura final obtenida será, por tanto, de un 50% de bainita y un 50% de martensita, y por ello el tratamiento descrito no es adecuado al formar una estructura muy frágil, la martensítica. Para obtener una transformación total a bainita debería permanecer el acero, a los 250°C, al menos durante 104 s, o alrededor de 3 horas.
