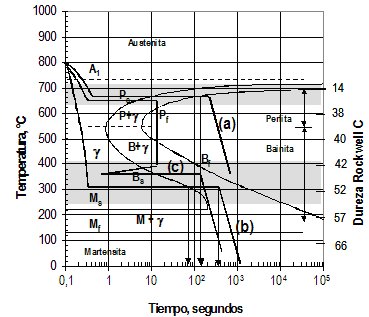

|
b) |
- Tras la austenización, se realiza un enfriamiento
rápido a temperaturas entre los 400°C y los 250°C
que corresponden a temperaturas de transformaciones bainíticas,
el tiempo correspondiente para obtener el 50% de transformación
a bainitas. Si tomamos una temperatura de 250°C la transformación
a bainita iniciará a los 150 s. Después de 15 minutos,
o 900 s, se ha formado cerca del 50% de bainita, permaneciendo
todavía un 50% de austenita inestable. Es precisamente
esta austenita inestable la que se transforma a martensita al
enfriar a temperatura ambiente. Con ello, la estructura final
obtenida será, de un 50% de bainita y un 50% de martensita.
|
|
c) |
- Tras la austenización, deberá realizarse un
enfriamiento rápido a temperaturas entre los 650°C
y los 710°C que corresponden a temperaturas de transformaciones
a perlitas gruesas, según el apartado a. Allí permanecerá
hasta completar el 50% de transformación. Por ejemplo,
para 650°C alrededor de 50 s. Después enfriaremos
rápidamente hasta temperaturas entre los 400°C y los
250°C, según el apartado anterior, para obtener la
transformación bainítica. El tiempo correspondiente,
a una temperatura de 250°C, para obtener el 75% de transformación,
de los cuales sólo el 25% será a bainitas, es de
unos 5000 s. Finalmente se enfriará rápidamente
hasta temperatura ambiente con lo que el resto de la austenita
inestable se transformará a martensita. Con ello, la estructura
final obtenida será, de un 50% de perlita gruesa, un 25%
de bainita y un 25% de martensita.
|
