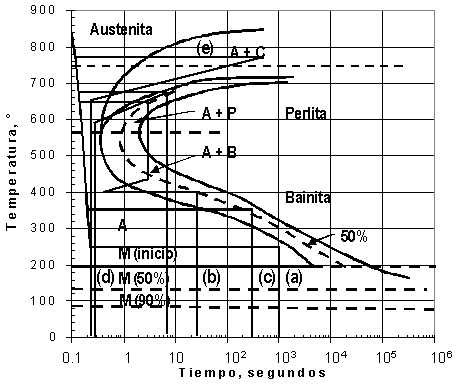

|
a) |
- Tal como se observa en la figura no hay transformación
a ninguna estructura mientras se encuentra a 250°C. Tras
el temple final se obtendrá 100 de martensita.
|
|
b) |
- A la temperatura de 650°C obtenemos la transformación
parcial de austenita a cementita y concluimos con una transformación
alrededor del 25% de perlitas gruesas. Tras el enfriamiento a
400°C iniciamos la transformación a bainita alrededor
de los tres segundos y a los 25 s, sólo se ha transformado
el 50% de la estructura restante, aproximadamente el 38%, y finalmente,
el resto se transforma con el último temple a temperatura
ambiente en martensita. Por lo tanto la estructura final obtenida
será de un 25% de cementita y perlita gruesa, con un 38%
de bainitas superiores y el 38% restante de martensita.
|
|
c) |
- Al enfriar a 350°C no tenemos ninguna transformación
hasta iniciar la transformación a bainitas intermedias
a los 30 s, obteniendo una estructura de bainitas intermedias
que constituye el 50% a los 5 minutos. El resto se transforma
a martensita durante el temple hasta temperatura ambiente.
|
|
d) |
- A la temperatura de 675°C obtenemos la transformación
parcial de austenita a cementita, tal como se describe en el
diagrama de fases Fe-C y con la proporción de fases que
allí se indica. y concluimos con una transformación
Esta cementita estable, precipitará en el borde de grano
de la austenita. Tras el temple hasta temperatura ambiente, esta
austenita se transforma en martensita, por lo que la estructura
resultante será de martensita con cementita que actuará
de matriz dándonos una estructura de máxima fragilidad.
Es posible que no toda la cementita esté ubicada en los
antiguos bordes de grano de la austenita al ser una transformación
rápida y posiblemente incompleta.
|
|
e) |
- A la temperatura de 775°C, estamos entre las temperaturas
de inicio y fin de transformación eutectoide, por lo que
obtenemos la transformación parcial de austenita a cementita
es tal como se describe en el diagrama de fases Fe-C y debido
al tiempo de 8 minutos, con la proporción de fases que
allí se indica. Tras el enfriamiento rápido hasta
temperatura ambiente, esta austenita se transforma en martensita,
por lo que la estructura resultante será de martensita
con cementita que actúa de matriz dándonos ahora
sí una estructura de máxima fragilidad.
|
