5.5 TRATAMIENTOS TÉRMICOS DE REGENERACIÓN INDUSTRIALES
La micrografías de las probetas tratadas de acuerdo con la especificación del normalizado y recocido, enfriamiento al aire y en horno respectivamente, son las indicadas en la figura 7.59, indicándose también las durezas brinell para cada una de ellas. Puede observarse por comparación entre ambas que el normalizado se identifica por:
    Estructura de granos más finos.
    Perlita con láminas más finas.
    Dureza mayor.

 a)

 b)

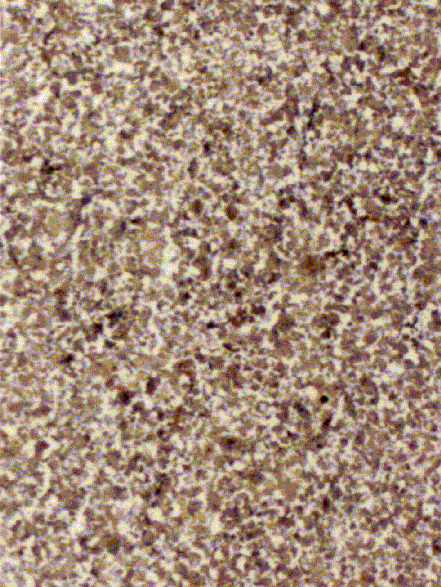

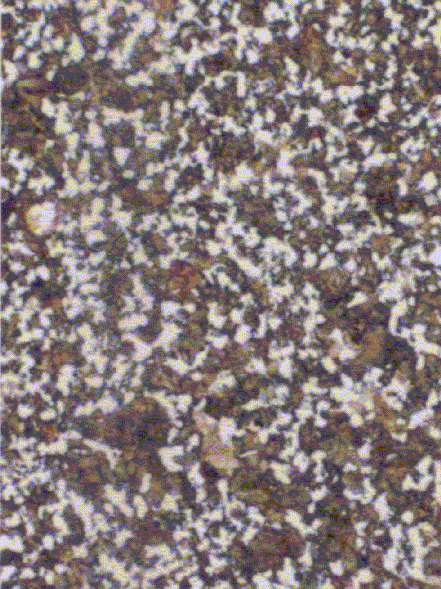

Figura 7.59 Micrografías del acero F 1250 en estado: a) Normalizado y b) Recocido.



Figura 7.60 Curvas TTT en el acero F 1250 y velocidades de enfriamiento de diversos tratamientos.





Las velocidades de enfriamiento para cada medio experimentadas, según datos bibliográficos, son las indicadas en el gráfico de la figura 7.60, con las velocidades medias de enfriamiento. Podemos esperar que la microestructura después del enfriamiento indicado será la siguiente:

1 - ENFRIAMIENTO EN HORNO.
El corte de las curvas se realiza por la parte superior, zona de las perlitas gruesas. La microestructura esperada es de granos equiaxiales de ferrita (F) y perlita (P) de tipo grosero, en proporciones descritas por el con-tenido de carbono del acero, C, es decir:



(7.33)
siendo Ce la proporción de carbono en el eutectoide. La microestructura esquematizada es la de la figura 7.61, que corresponde al tratamiento industrial denominado recocido.

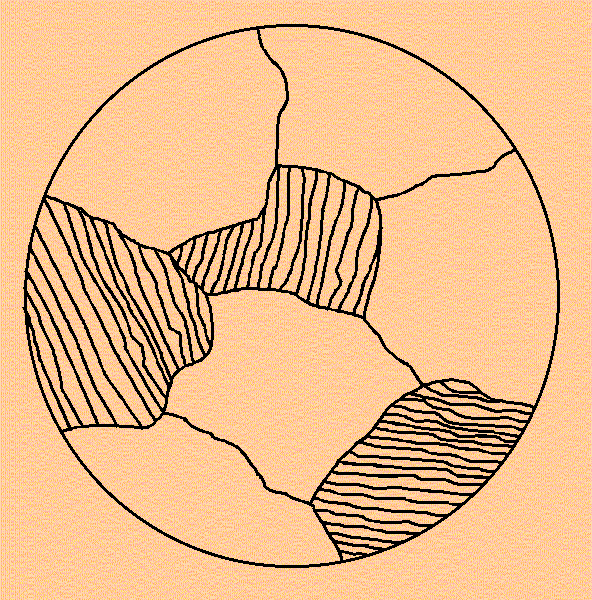

Figura 7.61 Esquema de microestructura ferrito-perlita gruesa, característica del recocido de austenización.




El recocido es el tratamiento térmico industrial consistente en enfriar en horno a puerta cerrada sin calentamiento y que obtiene el máximo ablandamiento del acero con estructura de tipo ferrito-perlítica equiaxial de tamaños groseros tanto en los granos como en las láminas.

2 - ENFRIAMIENTO EN AIRE.
El corte de las curvas de las S se realiza en las zonas inferiores de las transformaciones a perlitas y ferritas, próximas a la nariz perlítica. La microestructura esperada es de granos equiaxiales pequeños de ferrita (F) y perlita (P) de tipo fino en las proporciones descritas por el contenido en carbono de igual manera que el expresado en la ecuación anterior 7.32.
La micrografía esquematizada es la de la figura 7.62 y corresponde a la del tratamiento industrial denominado normalizado. Su dureza es mayor que en el recocido, consecuencia del endurecimiento por densidad de granos y finura de la perlita.
Figura 7.62 Micrografía esquematizada del normalizado.
El normalizado es el tratamiento térmico consistente en enfriar al aire. Se obtiene una estructura equiaxial fina de ferrita y perlita de láminas finas con dureza superior al del recocido.
