3.1 Cristalinidad y estereoisomería de termoplásticos.

Cuando solidifican los termoplásticos desde el estado liquido pueden formar un sólido no cristalino o un sólido cristalino. Si repasamos la solidificación y enfriamiento lento de termoplásticos no cristalinos o semicristalinos se produce, como se observa en la figura 15.5, un descenso del volumen especifico con la disminución de temperatura que presenta un cambio de pendiente a una temperatura característica del material que recibe el nombre de temperatura de transición vítrea, Tg, por encima de la cual el polímero presenta un comportamiento viscoso (gomoso, elástico), y por debajo un comportamiento de vidrio quebradizo.

Figura 15.5. Solidificación y enfriamiento de termoplásticos no cristalinos y parcialmente cristalinos con cambio de volumen específico con la temperatura.



Esta rápida disminución se debe al empaquetamiento de las cadenas poliméricas en las regiones cristalinas del material, ya que la estructura del material está compuesta por regiones cristalinas inmersas en una matriz amorfa de liquido subenfriado, que por debajo de Tg pasa al estado vítreo, quedando la estructura formada por regiones cristalinas inmersas en una matriz amorfa vítrea.
Aunque la forma exacta en la que las moléculas de polímeros se ordenan en estructuras cristalinas no está perfectamente conocida, si que se conocen perfectamente diferentes distribuciones estructurales para polímeros de idéntica composición química. Si tomamos como ejemplo el polipropileno, pueden existir tres formas estereoisómeras diferentes, tal como se aprecia en la figura 15.6:

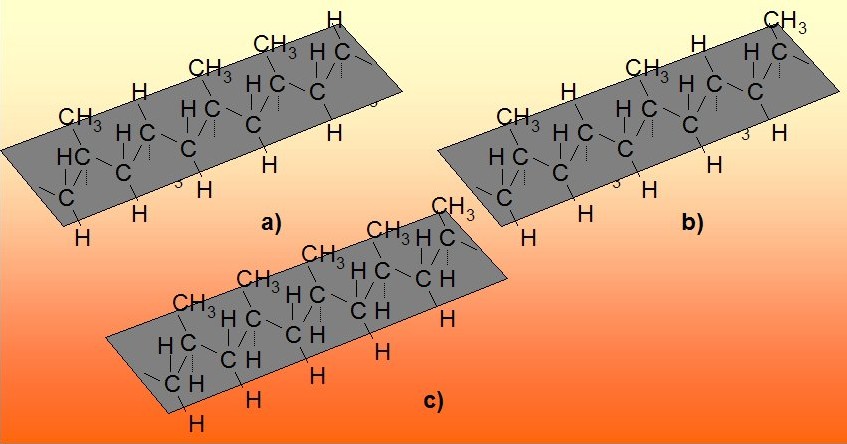

Figura 15.6. Estereoisómeros del polipropileno: a) Isómero atáctico, b) isómero isotáctico, y c) isómero sindiotáctico.



1)	Estereoisómero atáctico. Los grupos metilo del polipropileno están dispuestos de forma aleatoria a un lado y otro de la cadena principal.
2)	Estereoisómero isotáctico. Los grupos metilo se encuentran siempre en el mismo lado de la cadena principal.
3)	Estereoisómero sindiotáctico. Los grupos metilo sustituyentes están distribuidos alternativamente en uno y otro lado de la cadena principal.

De los tres, es el isotáctico el que a escala industrial se produce mayoritariamente puesto que su alta cristalinidad hace que presente mejores resistencias en general y en particular al calor que los otros estereoisómeros.



3.2. Termoplásticos de interés en ingeniería

A continuación se detallan algunos de los aspectos mas importantes de los materiales termoplásticos de mayor aplicación, cuyas propiedades y aplicaciones mas extendidas, aparecen reflejadas en la tabla 15.1.



Tabla 15.1. Propiedades y aplicaciones de termoplásticos.

Polímero	Estructura	Carga rotura (MPa)	Alarg. (%)	Módulo de elasticidad (GPa)	Densidad (Mg/m3)	Temp. def. por calor a 455 kPa	Aplicaciones
Polietileno (PE) Baja densidad Alta densidad		8-21 21-38	50-800 15-130	0.1-0.28 0.4-1.20	0.92 0.96	42 85	Embalaje, aislantes eléctricos, artículos del hogar, botellas
Policloruro de vinilo (PVC)		34-62	2-100	2.1-4.10	1.40	-	Tuberías, válvulas, revestimientos de suelos, aislantes eléctricos, revestimientos de automóviles
Polipropileno (PP)		28-41	10-700	1.1-1.5	0.90	115	Tanques, embalaje, fibras para ropa y sobrenvolturas
Poliestireno (PS)		22-55	1-60	2.6-3.1	1.06	82	Embalaje y espumas aislantes, revestimientos de automóviles, electrodomésticos y utensilios de cocina
Policloruro de vinilideno (PVPS)		24-34	160-240	0.3-0.55	1.15	60	Embalaje, tuberías, chubasqueros
Poliacrilonitrilo (PAN)		62	3-4	3.5-4.0	1.15	78	Fibras textiles, precursor de fibras de carbono, embalaje de alimentos
Polimetil-metacrilato (PMMA)		41-82	2-5	2.4-3.1	1.22	93	Acristalamiento de vehículos, lentes de contacto, iluminación exterior, señales publicitarias, pantallas de seguridad, gafas protectoras.
Policlorurotri-fluoretileno		31-41	80-250	1.0-2.1	2.15	125	Aislante eléctrico, componente de válvulas, juntas.
Politetrafluor-etileno (PTFE)		14-48	100-400	0.41-0.55	2.17	120	Cierres, juntas, válvulas, anillos de estancamiento, recubrimientos antiadherentes.
Polioximetileno (Acetales) (POM)		65-83	25-75	3.6	1.42	165	Cojinetes, engranajes, bolígrafos, fijación de cañerías, aletas de ventiladores.
Poliamida (PA) (Nylon)		76-83	60-300	2.8-3.4	1.14	245	Cojinetes, engranajes, fibras, textil, componentes de automóviles y componentes eléctricos.
Ftalato de polietileno, poliéster (PET)		55-72	50-300	2.8-4.1	1.36	38	Fibras, películas fotográficas, cintas audio, recipientes para bebidas y comidas precocinadas.
Policarbonato (PC)		62-76	110-130	2.1-2.8	1.2	138	Componentes y herramientas eléctricas domésticas, lentes, material antivandálico.
Celulosa		14-55	5-50	1.4-1.7	1.30	67	Textiles (rayón), embalaje (celofán), adhesivos, recubrimientos, películas fotográficas, gafas de seguridad.
Poliimidas (PI)		76-117	8-10	2.1	1.39	320	Adhesivos, circuitos impresos, fibras para equipos aerospaciales.
Polieter-etercetona (PEEK)		70	50-150	3.8	1.31	160	Aislamientos eléctricos y recubrimientos para altas temperaturas.
Sulfuro de polifenileno (PPS)		65.5	1-2	3.3	1.3	135	Revestimientos, componentes eléctricos y electrónicos.
Polietersulfona (PES)		84	30-80	2.4	1.37	200	Componentes de electrodomésticos, componentes de microondas.
Poliacritalo		62	50-65	2.2	1.21	180	Señales de tráfico, componentes de microondas.
Polieterimida (PEI)		105	60	2.9	1.27	210	Eléctricas, automoción y componentes de motores a reacción.
Poliamida-imida (PAI)		117-186	15	4.1-5.0	1.39	267	Componentes electrónicos, aplicaciones en automoción y aerospaciales.

De todos ellos son el PE, PVC, PP y PS los que cubren casi el 70% del consumo total en materiales plásticos. Sus aplicaciones de uso general se basan en exigencias que no precisen propiedades muy especiales y de bajo coste, por ejemplo temperaturas de trabajo no superiores a 120ºC, así como bajos valores de densidad.

POLIETILENO: Existen dos tipos de PE, el de baja densidad, LDPE y el de alta densidad, HDPE. El de baja se caracteriza por tener una estructura de cadena ramificada, menor grado de cristalinidad y densidad, mientras que el de alta presenta generalmente una estructura de cadena lineal, con mayor cristalinidad y más alta resistencia. La estructura de la cadena del PE se esquematiza en la figura 15.7, así como algunas de sus propiedades.

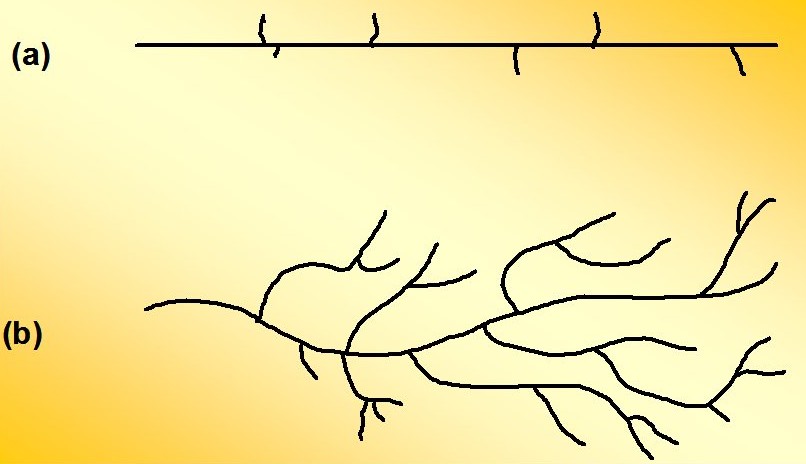

Figura 15.7. Estructura de cadena y propiedades más significativas de diferentes tipos de PE. a) Alta densidad. b) Baja densidad.



Este termoplástico es el más ampliamente empleado, mas del 30% del total, y sus propiedades más sobresalientes son:

	Gran tenacidad a temperatura ambiente y bajas temperaturas.
	Resistencia mecánica suficiente para las aplicaciones de producción.
	Buena flexibilidad en un amplio rango de temperaturas.
	Excelente resistencia a la corrosión.
	Muy buenas propiedades aislantes.
	Inodoro e insípido.

CLORURO DE VINILO: Es el segundo en importancia basado en su alta resistencia química y su facilidad para mezclarse con numerosos aditivos que dan lugar a un elevado número de compuestos de gran variedad de propiedades físicas y químicas.
La presencia del átomo de Cl, voluminoso y con gran electronegatividad, produce un material amorfo y no cristalizable, con fuertes uniones cohesivas producidas por los intensos momentos dipolares creados por los Cl y de cierta rigidez molecular que dificulta su procesado. Es por ello que precise la acción de aditivos que permitan su procesado.
Los aditivos utilizados son plastificantes, derivados del ftalato, estabilizadores de calor para impedir su degradación, compuestos organometálicos de Sn, Pb, Ca y Zn; lubrificantes, ceras, ésteres grasos, cargas o productos de relleno, carbonato cálcico y pigmentos para dar color, opacidad, impermeabilidad.

POLIPROPILENO: Este plástico resulta interesante por su bajo precio al obtenerse de derivados petroquímicos. La incorporación a la cadena de PE de un grupo CH3 restringe el movimiento de la cadena resultando un material más resistente y rígido, que aumenta la Tg y la temperatura de fusión. Entre sus propiedades más significativas destacan:

	Buena resistencia química a la humedad y calor.
	Baja densidad (0,90-0,91 g/cm3).
	Buena dureza superficial.
	Buena estabilidad dimensional.
	Flexibilidad notable.

POLIESTIRENO: Este material incorpora la presencia de un anillo de fenilo que proporciona una configuración con fuerte impedimento estérico de gran rigidez, fácilmente procesable pero relativamente frágil y quebradizo. La fragilidad se mejora por copolimerizaciones con polibutadieno. En general acaban degradándose y son muy sensibles al ataque químico por disolventes orgánicos.
Resultan especialmente interesantes los derivados de su copolimerización con acrilonitrilos (incorporan el grupo CN) que se conocen con las siglas SAN, amorfos, con grupos de gran polaridad que presentan fuerzas atractivas por puentes de hidrógeno entre las cadenas. Estos tienen alta resistencia química, superior tenacidad, son duros y rígidos, exhibiendo la transparencia y claridad del PS.

ABS: Son los derivados del acrilonitrilo-butadieno-estireno. Estos materiales son conocidos por la optimización de propiedades que presentan como la tenacidad, solidez mecánica combinada con su fácil procesabilidad.

ACRILICOS: El polímero mas extendido de este grupo es el polimetacrilato de metilo, PMMA, que es un termoplástico duro, rígido, transparente y de buena resistencia atmosférica. Se conoce con el nombre comercial de Plexiglas o Lucite. La presencia de los grupos metilo y metacrilato sobre el mismo carbono de la cadena determina un impedimento estérico importante, por lo que es rígido y relativamente fuerte, dotado de una alta resistencia química, alta transparencia y completamente amorfo.

FLUORPLASTICOS: Presentan uno o más átomos de F en el monómero lo que proporciona unas propiedades muy especiales, destacando su uso como aislante, y sus excelentes propiedades autolubricantes por su bajo coeficiente de fricción.
El polímero más extendido es el politetrafluoretileno, PTFE o teflón. Presenta alta cristalinidad y densidad, 2,13-2,19 g/cm³, resistencia excepcional a los disolventes orgánicos, es particularmente apto para usos criogénicos, -200°C, aunque sus propiedades resistentes son relativamente bajas cuando se compara con otros plásticos.



3.3 Deformación de polímeros termoplásticos

En primer lugar recordemos los factores que más influyen en la resistencia de un material termoplástico, dejando para la segunda parte del tema la adición de refuerzos.
1 - Peso molecular medio. Este parámetro no se suele emplear para el control de las propiedades resistentes de polímeros, ya que una vez conseguida la masa molecular suficiente para que se produzca un sólido estable, no hay un aumento notable de la resistencia, tal como se observa en la tabla 15.2.



Tabla 15.2. Masas moleculares y grados de polimerización de termoplásticos

2 - Naturaleza de los grupos funcionales de la cadena. La dificultad de movimiento de las cadenas, así como su deslizamiento se dificulta a medida que se incorporan grupos laterales de la cadena principal de carbono, incrementándose a medida que estos son más voluminosos, aumentando su rigidez y resistencia pero reduciendo su ductilidad, tal como se observa en la tabla 15.1. El mismo efecto produce la introducción de átomos de O, N y S en la cadena principal de carbono, así como anillos del tipo fenilo.
3 - Grado de cristalinidad. Este factor afecta notablemente la resistencia, puesto que a medida que aumenta lo hacen la resistencia a tracción, modulo de elasticidad y densidad, tal como se observa en la figura 15.8.

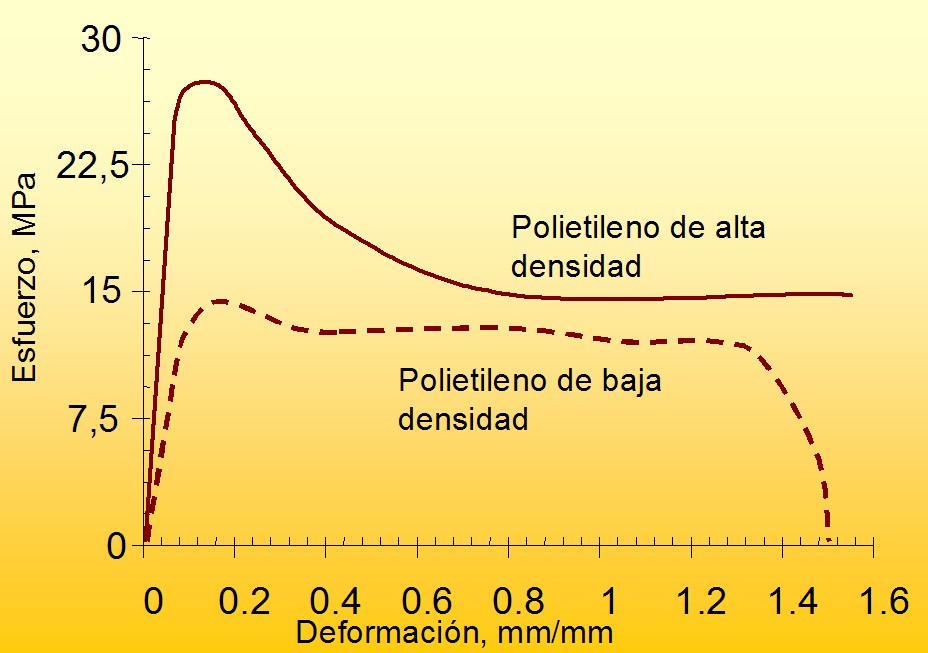

Figura 15.8. Curvas tensión-deformación para PE de alta y baja densidad.



Antes de explicar el diferente comportamiento de materiales termoplásticos recordemos como se deforman bajo la acción de tensiones. Una curva caracterís-tica de un termoplástico aparece reflejada en la figura 15.9, que indica la forma en que las cadenas se mueven y que distingue a estos materiales, especialmente cuando se compara este gráfico con el de metales dúctiles como el aluminio en el cual la tensión disminuye rápidamente cuando comienza la zona de plasticidad.

Figura 15.9. Curvas típica tensión-deformación de materiales termoplásticos.



Los termoplásticos se deforman fundamentalmente por deformación elástica por debajo de su temperatura de transición vítrea, aumentando su resistencia y por encima de esta temperatura la deformación es de tipo plástico, disminuyendo la resistencia y aumentando las características dúctiles, como puede observarse en la representación de la figura 15.10 para el PMMA ensayado desde -40ºC a 68ºC, experimentando una transición dúctil-frágil entre los 86 y 104ºC, que corresponde a su transición vítrea.

Figura 15.10. Curvas tensión-deformación para el PMMA a diferentes temperaturas.



Los mecanismos que rigen el comportamiento de los polímeros termoplásticos vienen esquematizados en la figura 15.11, siendo básicamente el alargamiento de la cadena principal, su desenrollado y el deslizamiento de las mismas.

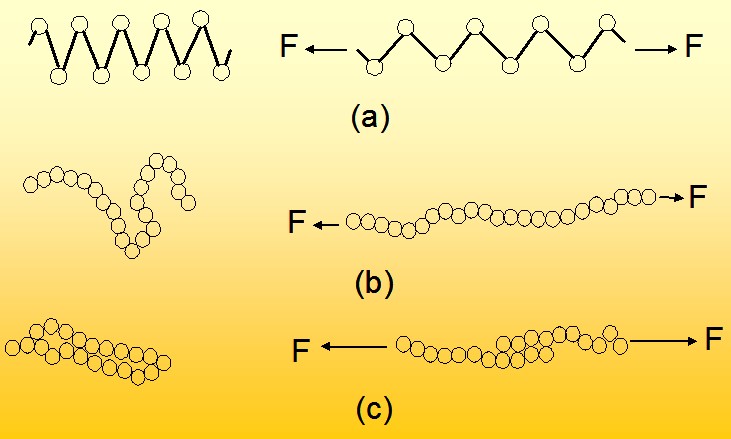

Figura 15.11. Mecanismos de deformación en polímeros: a) Deformación elástica por enfriamiento de los enlaces covalentes entre carbonos de la cadena principal. b) Deformación elástica o plástica por desenrollado de la cadena principal. c) Deformación plástica por deslizamientos.



3.3.1. COMPORTAMIENTO ELASTICO

La deformación elástica en estos polímeros es debida a dos mecanismos. En el primero de ellos los enlaces covalentes de los átomos de carbono de la cadena principal del polímero sufren deformación elástica produciendo el alargamiento de los mismos. En el momento en que la tensión se elimina la distorsión de la cadena puede desaparecer casi instantáneamente, por lo que una fracción inicial de la curva tensión-deformación puede ser lineal y calcular de este modo de la gráfica el módulo de elasticidad de manera similar al caso de metales y cerámicos.
El segundo mecanismo que tiene lugar además es cuando fragmentos de la cadena del polímero que se deforman pero al suprimir la tensión, los segmentos vuelven a sus posiciones de origen por un periodo de tiempo variable, de horas a meses. Esta dependencia con el tiempo en el comportamiento elástico puede contribuir a algo de comportamiento elástico no lineal.



3.3.2. COMPORTAMIENTO PLASTICO

Los materiales poliméricos también pueden sufrir deformación del tipo plástico cuando la tensión supera el limite elástico. Sin embargo, a diferencia de los metales esta deformación no es consecuencia del movimiento de dislocaciones, sino al deslizamiento de unas cadenas del polímero sobre otras rompiendo de esta manera los débiles enlaces de Van der Waals, figura 15.12. Al retirar el esfuerzo las cadenas permanecen en sus nuevas posiciones y de este modo el material se deforma de manera permanente.

Figura 15.12. Mecanismo de deformación plástica. a) Las cadenas se mantienen unidas por fuerzas de Van der Waals. b) Cuando el polímero se estira, las cadenas se enderezan y deslizan unas sobre otras.



La posibilidad de que la tensión cause el deslizamiento de las cadenas depende del tiempo. Si la tensión se aplica lentamente, unas cadenas pueden deslizar mas rápidamente que otras, y si se aplica la tensión rápidamente el deslizamiento puede minimizarse y el polímero puede manifestar una tendencia acusada de comportamiento frágil.



3.3.3. VISCOELASTICIDAD

La facilidad con la que sucede esta deformación permanente o no en el termoplástico depende del comportamiento viscoelástico del material. Para deformar un material se necesita un cierto porcentaje de tensión que depende del porcentaje total de deformación y de la velocidad de la deformación.
La viscosidad, h, se define como el cociente entre la tensión que causa el deslizamiento y el gradiente de velocidad, Du/Dx, que nos describe la rapidez con la que unas cadenas se deslizan sobre otras,

(15.3)

por ello si los polímeros tienen alta viscosidad requieren mayores esfuerzos para causar la deformación plástica y presentan menor deformación viscosa.
El efecto de la temperatura en la viscosidad es idéntica que en los vidrios,

(15.4)

donde h0 y Eh dependen de la estructura del polímero. La energía de activación está relacionada con la facilidad con la que se deslizan las cadenas unas sobre otras. Al aumentar la temperatura, el polímero es menos viscoso y se deforma mas fácilmente.
El comportamiento visco-elástico explica las propiedades dinámicas o que tienen una influencia notable con el tiempo. Cuando se aplican altas velocidades a las tensiones como en los ensayos de impacto, no se da el tiempo suficiente para que las cadenas se muevan y causen la deformación plástica. Como resultado, el termoplástico exhibe un comportamiento frágil y presenta valores más bajos de tenacidad y de resistencia a la fractura.
Por otro lado cuando se aplica la tensión durante un largo periodo de tiempo, presenta un flujo viscoso importante, incluso a bajas temperaturas, por lo que el termoplástico presenta alargamientos permanentes continuos. Altas temperaturas o tensiones producen un mayor aumento del alargamiento, de hecho, se obtienen curvas tensión-tiempo de rotura, figura 15.13, que se parecen bastante a las de los metales.

Figura 15.13. Efecto de la temperatura en el comportamiento a fractura del polietileno de alta densidad.



Un método para determinar esta dependencia del polímero con la temperatura aparece reflejado en el valor de la temperatura de resistencia al calor, tabla 15.1, que evalúa la temperatura a la cual la deformación toma un valor concreto para un peso standard. Altos valores de este parámetro indican una buena resistencia a la rotura
