Aperturas:
Aperturas:

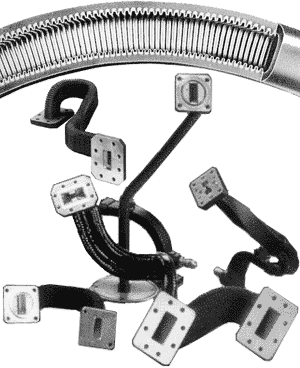

Aperturas de guiaondas, recubiertas de neopreno flexible para poder malear la guía. Amplio rango de frecuencia, dependiendo del producto seleccionado (2'6-40 Ghz).
Adaptador coaxial-guía-apertura, con un amplio rango de frecuencias según modelos (1'12-40 Ghz).
Bocinas:
 |
Polarizaciónn
circular Especialmente diseñada para cámaras anecóicas 200 MHz - 1 GHz |
 |
2-18 GHz Polarización lineal 5-18 dBi peak gain 60° to 10° azimuth and elevation beamwidths |
 |
200 MHz - 2 GHz Excelente VSWR Polarización lineal |
 |
18 GHz - 40 GHz Dimensiones reducidas Polarización lineal |
Reflectores:
La primera idea de un reflector es la de una parabólica. Hay dos
tipo de parábolas, Off Set y de Foco Centrado.
Diseñadas utilizando los más modernos programas de C.A.D. para garantizar el máximo rendimiento de la antena. Están fabricadas en duraluminio y recubiertas de un acabado de pintura de poliester aplicada electroestáticamente para evitar su deterioro con el tiempo. Han sido diseñadas y fabricadas para garantizar una larga vida en condiciones medioambientales adversas
| Diámetro | (mm) | 450 | 600 | 800 | 1000 |
| Ganancia a 11,7 GHz | (dB) | 34 | 36 | 39 | 41 |
| Ancho de Banda | (GHz) | 10,75 a 12,75 | 10,75 a 12,75 | 10,75 a 12,75 | 10,75 a 12,75 |
| Angulo OFFSET | (º) | 26,5 | 26,5 | 26,5 | 26,5 |
| Espesor | (mm.) | 1,5 | 1,5 | 1,5 | 2,5 |
| Angulo de Elevación | (º) | 30-80 | 30-80 | 30-80 | 30-80 |
| Diámetro | (mm) | 900 | 1200 | 1500 | 1800 | 2200 |
| Ganancia a 11 GHz | (dB) | 39 | 41,5 | 43,1 | 44,8 | 46,5 |
| Ancho de Banda | (GHz) | 10,75 a 12,75 | 10,75 a 12,75 | 10,75 a 12,75 | 10,75 a 12,75 | 10,75 a 12,75 |
| Distancia Focal | (mm.) | 384 | 512 | 630 | 755 | 925 |
| Espesor | (mm.) | 2 | 2 | 2 | 3 | 3 |
