Primeramente conviene observar que existe una tensión de 10V aplicada sobre el diodo 1, mientras que el diodo 2 está a potencial cero. De esta forma, el circuito puede dibujarse en forma de mallas tal y como indica la figura. Dicha figura sugiere que el diodo 1 debe de estar en polarización directa, y el diodo 2 en polarización inversa.

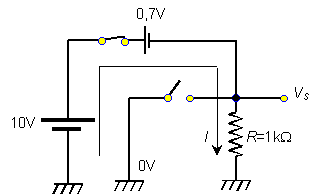

Utilizando la segunda aproximación para el diodo, el circuito quedará tal y como indica la siguiente figura.

De este modo, la tensión de salida será,

V_S = 10 - 0,7 = 9,3 V

Y la intensidad que circula por el diodo 1,

en el sentido indicado en la figura. La intensidad de corriente que circula por el diodo 2 es nula puesto que se encuentra en polarización inversa.
