| 6.5 CORRELACIÓN
DE LA DUREZA BRINELL Y LA RESISTENCIA
De acuerdo con la norma UNE 36.080, las características resistentes de cada acero ensayado para el estado normalizado, se recogen en la tabla 2.11, representándose las correlaciones gráficas entre las durezas obtenidas, HB, y las características resistentes en la figura 2.36. |
TABLA 2.13. Características resistentes de los aceros ensayados.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Las funciones de correlación
analíticas investigadas, y los coeficientes de correlación
obtenidos, son los siguientes:
HB = -20.81 + 0.32 R (MPa), R2 = 0.98lo que nos indica que para esta familia de aceros puede quedar perfectamente definidas las características resistentes a partir de las durezas Brinell obtenidas, siempre que el material esté en condiciones normales. |

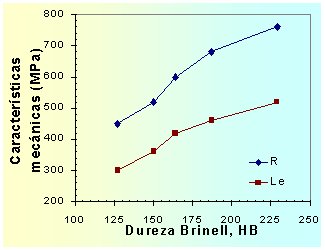

Figura 2.36. Correlaciones entre la dureza y las características mecánicas para los diversos aceros ensayados. |
| Para los aceros sin templar,
la dureza Brinell observa una correlación lineal directa con la
carga de rotura y límite elástico, e inversa con el alargamiento.
Igualmente, puede decirse que se aprecia una correlación entre la carga de rotura y durezas Vickers y Rockwell con los aceros ensayados siempre que se aplique la escala apropiada para cada material. 6.6 LAS CORRELACIONES BRINELL-ROCKWELL |
| En la figura 2.37 se
ha repre-sentado la correlación gráfica entre las durezas
Brinell y Rockwell B de las probetas de acero al carbono investigadas.
De igual forma se representa la correlación asumida como correcta entre las durezas Brinell-Rockwell. Podemos afirmar que: existe una correlación
entre las durezas Brinell y Rockwell que parecen respetar el modelo empírico:
|
Figura 2.37. Correlación gráfica entre las durezas HB y HRb en los aceros alcarbono en estado recocido. |
| 6.7 CORRELACIONES
DE LA DUREZA SHORE Y EL LÍMITE ELÁSTICO, Le
La figura 2.38 muestra las correlaciones entre el límite elástico, Le, y alargamiento, A, con la dureza Shore. Cualitativamente muestra una correlación directa con el límite elástico e inversa con el alargamiento. Sin embargo, como sucede en el ensayo Vickers que se aplica a todo tipo de aceros, aparece una función discontinua entre los aceros templados y recocidos. La aplicabilidad se circunscribe a la correlación también analítica pero con funciones separadas para las familias de aceros de tan diferentes respuestas. |

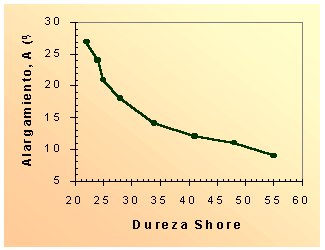

Figura 2.38. Correlación gráfica entre la dureza Shore y las características resistentes Le y A. |
| El ensayo Shore puede servir para medir el grado de endurecimiento de los materiales siempre que se compare con patrones de dureza. |
|
|
|
|
        |
